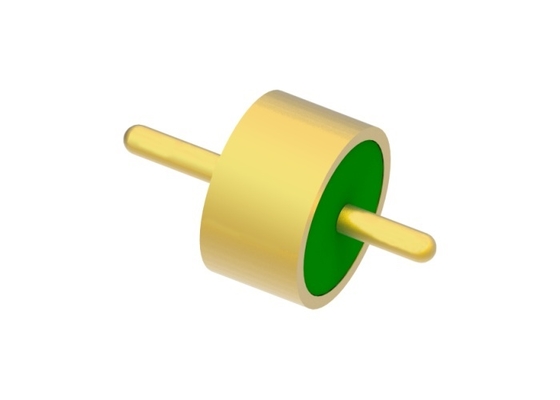

Connecteurs de traversée RF à joint verre-métal à rayon complet pour emballage hermétique M2816-7
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Mettre en évidence: | Connecteurs de traversée RF à joint verre-métal,Connecteurs à joint verre-métal pour emballage hermétique |
||
PlaqueConnecteurs à joint verre-métal, traversées DC pour emballage hermétique
PlaqueJoint verre-métal est aussi appeléIsolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de contrôle entre les modules et les modules, les modules et les composants avec des exigences d'étanchéité au gaz. Ils sont l'un des composants les plus critiques des composants d'étanchéité.Le verre à faible constante diélectrique et à faibles pertes diélectriques est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en
 |
|
alliage Kovarqui est fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le câblage fil d'or, la soudure et l'accouplement, etc.Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.Spécification :
Nom du produit
| Rayon complet | PlaqueImpédance |
| RF | Type |
| Simple | Options d'extrémité de broche |
| Rayon complet | Plaque |
| Plaqué or | Traversées DC |
| Kovar 4J29 | Matériau du verre |
|
Couleur du verre
7052 ou 7070
|
Vert ou blanc
VSWR
|
| NA | Herméticité |
|
Taux de fuite < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Résistance d'isolement |
| ≥2000MΩ pour une seule broche, ≥1000MΩ pour plusieurs broches, | Température de fonctionnement |
| -65℃~+260℃ | Caractéristiques : |
-Hermétique
-Qualité stable et haute fiabilité
-Petite taille
-Léger
-Câblage fil d'or, soudure et méthode d'accouplement au choix
Application :
Large gamme d'utilisation des boîtiers électroniques, des contre-mesures électroniques, des missiles, des satellites, des radars et autres dans les domaines militaire, aérospatial, avionique, automobile et autres. Il peut être utilisé avec SMA, les produits à ondes millimétriques.
Avantages :
-Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Qualité militaire avec placage or 1,27 um
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services rentables
Image détaillée
-Qualité militaire avec placage or 1,27 um
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services rentables
Image détaillée
Unité : mm
Liste des produits :
Catalog-Glass-to-Metal Hermetic Seals.pdfM2816-7
| Choix de soudure, d'accouplement et de liaison | Série JK à broche unique DC |
| Choix de soudure, d'accouplement et de liaison | Série JK à broche unique DC |
| Choix de soudure, d'accouplement et de liaison | Série JK à broche unique DC |
| Choix de soudure et de liaison | Série non standard JK à broche unique DC |
| Choix de soudure et de liaison | Série non standard JK à broche unique DC |
| Choix de soudure et de liaison à tête de clou | Série JMC à plusieurs broches |
|
1 à 9 broches avec un choix de 1 à 3 rangées
|
Dimensions personnalisées |
| Bienvenue |
REMARQUE : |
Nous avons plus de 100 000 types de
Connecteurs à joint verre-métal hermétiques, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
