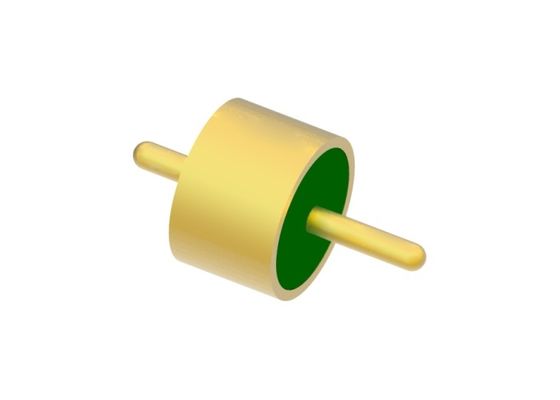

Connecteurs RF à traversée hermétique verre-métal à rayon complet pour boîtiers hermétiques M3020-9
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Verre en métal sceaux hermétiques | Épingle: | célibataire |
|---|---|---|---|
| Options de pointe d'épingle: | Rayon complet | Certificat: | ROHS ISO-9001-2015 |
| Placage: | Plaqué or | Feedthrus DC: | Kovar 4J29 |
| Verre: | 7052, 7070 | Hermécité: | 1 x 10-9 CCHE / SEC @ 1 atm |
| Mettre en évidence: | Connecteurs RF verre-métal,Connecteurs verre-métal à joint métallique |
||
Connecteurs à joint verre-métal à rayon complet RF pour emballages hermétiques
Plaque Joint verre-métal est également appeléIsolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants avec des exigences d'étanchéité au gaz. Ce sont l'un des composants les plus critiques dans les composants d'étanchéité.Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en
 |
|
alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le soudage par fil d'or, le soudage et l'accouplement, etc.Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.Spécification:
Nom du produit
| Rayon complet | PlaqueImpédance |
| RF | Type |
| Simple | Options de pointe de broche |
| Rayon complet | Plaque |
| Plaqué or | Alimentations DC |
| Kovar 4J29 | Matériau du verre |
|
Couleur du verre
7052 ou 7070
|
Vert ou blanc
VSWR
|
| NA | Herméticité |
|
Taux de fuite < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Résistance d'isolement |
| ≥2000MΩ pour broche simple, ≥1000MΩ pour multipin, | Température de fonctionnement |
| -65℃~+260℃ | Caractéristiques: |
-Hermétique
-Qualité stable et haute fiabilité
-Petite taille
-Léger
-Méthode de soudage par fil d'or, de soudage et d'accouplement au choix
Application:
Large gamme d'utilisation des boîtiers électroniques, de l'aérospatiale commerciale, des satellites, des radars et autres dans les domaines de l'aérospatiale, de l'avionique, de l'automobile et autres. Il peut être utilisé avec des produits SMA, des produits à ondes millimétriques.
Avantages:
-Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Plaquage or 1.27um
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services à haute rentabilité
Image détaillée
-Plaquage or 1.27um
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services à haute rentabilité

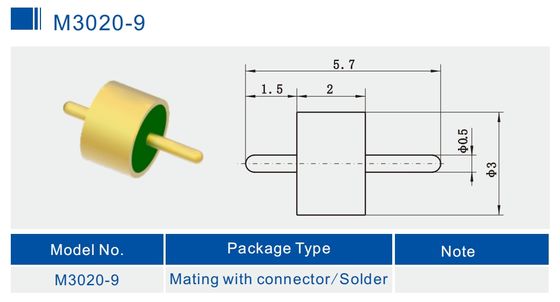

Image détaillée
Unité: mm
Liste des produits:
Catalog-Glass-to-Metal Hermetic Seals.pdfM3020-9
| Choix de soudage, d'accouplement et de liaison | Choix de soudage et de liaison |
| Choix de soudage, d'accouplement et de liaison | Choix de soudage et de liaison |
| Série JK DC à broche unique | Choix de soudage et de liaison |
| Série standard JK DC à broche unique | Choix de soudage et de liaison à tête de clou |
| Série non standard JK DC à broche unique | Choix de soudage et de liaison à tête de clou |
| Série JMC à embase multipin | 1-9 broches avec 1-3 rangées au choix |
|
Dimensions personnalisées
|
Bienvenue |
| REMARQUE: |
Nous avons plus de 100 000 types de |
Connecteurs hermétiques verre-métal
, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
