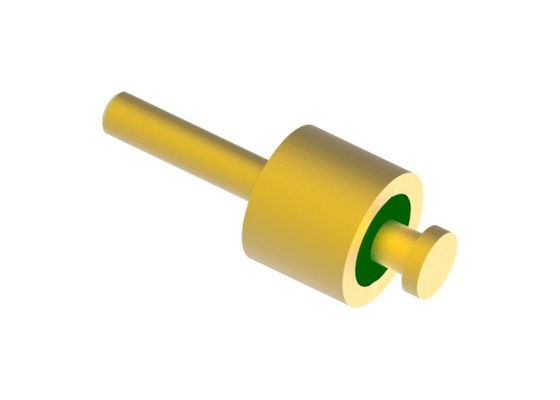

Joint unique hermétique DC verre-métal avec surface de liaison fil d'or MC-1129-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Certificat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Matériel: | Kovar 4J29 | Épingle: | Broche unique |
| Verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| emballer: | Sceaux de verre à métal | Forme: | Verre de frittage au sceau en métal kovar |
| Nom de marque: | ELT(Elite) | Taille: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Joint unique hermétique DC verre,Joint verre-métal avec fil d'or,Connecteur hermétique avec surface de liaison |
||
Joints hermétiques verre-métal à tête de clou avec surface de connexion par fil d'or
SpécificationMC-1129-JH:
| Nom du produit | Joints hermétiques verre-métal |
| Impédance | CC ou autre |
| Type | 1 broche |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | N/A |
| ROS | N/A |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |

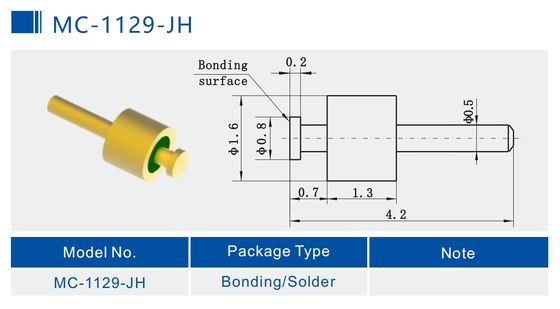

Image détaillée (mm) deMC-1129-JH
Catalogue-Joints hermétiques verre-métal.pdf
Introduction
Connecteurs hermétiques verre-métal RF/CC /Embase multipin/Connecteurest également appeléIsolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ils constituent l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués enalliage Kovarfritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la connexion par fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable ethaute fiabilité
-Conducteur interne : connexion par fil d'or, soudage et méthode d'accouplement au choix
Application :
Large gamme d'applications pour les boîtiers électroniques,aérospatiale commerciale, satellites, radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA, des produits à ondes millimétriques.
Avantages :
-Plaqué or 1,27 µm
-Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Produits et servicesrentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF unipolaire 50Ω | Choix soudage, accouplement et connexion |
| Série Standard JM RF unipolaire 50Ω | Choix soudage, accouplement et connexion |
| Série Non Standard JM RF unipolaire 50Ω | Choix soudage, accouplement et connexion |
| Série JK CC unipolaire | Choix soudage et connexion |
| Série Standard JK CC unipolaire | Choix soudage et connexion |
| Série Non Standard JK CC unipolaire | Choix soudage et connexion par tête de clou |
|
Série JMC Embase multipin
|
1 à 9 broches avec 1 à 3 rangées au choix |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types deConnecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
