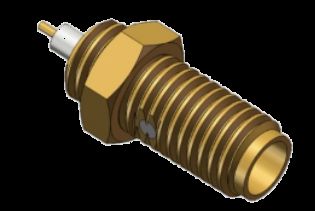

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur microruban dressé SSMA femelle SSMA | Modèle: | Ssma-kyd21 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50Ω |
| Tension nominale: | 250 V | DWV: | 750V |
| Résistance d'isolation: | ≥5000MΩ | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Alliage de cuivre, plaqué or | Méthode de montage: | Vis |
| Isolateurs: | PTFE | Échantillons: | Disponible, en stock |
| Mettre en évidence: | SSMA female jack RF connector,Mini SMA bulkhead coaxial connector,Screw mount microstrip connector 18GHz |
||
Partie de connecteur coaxial RF féminin SSMA / Mini SMAMontagneJusqu'à 18 GHz
Spécifications du produit
| Les postes | Valeur |
|---|---|
| Nom du produit | Connecteur coaxial RF à cloisonnement féminin SSMA droit |
| Modèle |
Le numéro d'immatriculation est le numéro d'immatriculation suivant:
|
| Plage de fréquences | 0.3 MHz à 18 GHz |
| Impédance | 50Ω |
| Voltage nominal | 250 V |
| VDV | Pour les appareils électroniques |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur central | Alliage de cuivre, plaqué d'or |
| Conducteur extérieur | Alliage de cuivre, plaqué d'or |
| Méthode de montage | Scoupe de cloisonnage |
| Des isolants | PTFE |
Vue d'ensemble du produit
Taille compacte avec large bande passante de fréquenceLes connecteurs de la série SSMA sont conçus pour être compacts, environ 70% de la taille des connecteurs SMA traditionnels, ce qui les rend idéaux pour les applications où l'espace est limité.Ces connecteurs prennent en charge une large bande passante de fréquence, assurant des performances robustes sur les différentes fréquences.
Fonctionnement de fréquence jusqu'à 30 GHzCapables de fonctionner à des fréquences allant jusqu'à 30 GHz, les connecteurs SSMA conviennent à un large éventail d'applications à haute fréquence.Cette opération à haute fréquence permet une utilisation polyvalente dans les systèmes de communication avancés et les applications RF.
SSMA RF Connecteurs coaxials Dimensions de l'interface
Connecteur SSMA / Mini SMA parallèle RF coaxialLes dimensions
Les dimensions de contour pour le SSMA-KYD21 (unité: mm).
autres connecteurs à bande coaxiale RF à cloisons féminines de modèle SSMA:
Applications
Idéal pour la transmission de signaux micro-ondes de haute précision dans:
- Systèmes de communication au micro-ondes
- Équipement de mesure
- Applications dans le domaine aérospatial
- Systèmes radar
- Champs électroniques
Emballage et expédition
Emballage:Chaque connecteur à microbande de cloisonnage SSMA est soigneusement emballé dans des cartons de protection pour assurer un transit sûr.
Pour la navigation:Nous utilisons des services de messagerie fiables avec des numéros de suivi fournis pour tous les envois.
Pour la navigation:Nous utilisons des services de messagerie fiables avec des numéros de suivi fournis pour tous les envois.
Nom de l'organisme:Pour autres produits similairesMicrobande de cloisonnage SSMABien que certains modèles soient en stock, tous peuvent être produits rapidement pour le modèle du catalogue.
