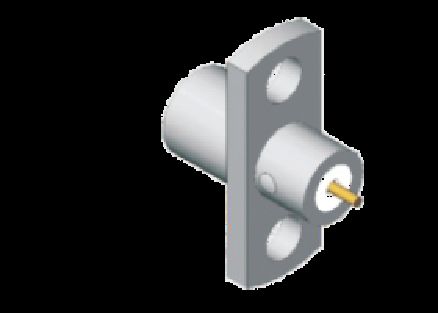

Connecteur SMP mâle en acier inoxydable, montage sur panneau à bride à 2 trous, détrompage limité, fréquence jusqu'à 18 GHz

Description du produit :

Le connecteur SMP est un connecteur coaxial RF subminiature à enfichage conçu pour les applications à haute fréquence jusqu'à 40 GHz. Il est connu pour sa taille compacte et ses performances fiables, ce qui le rend idéal pour une utilisation dans divers appareils électroniques, systèmes, communications, stations de base, radars, etc. pour la connexion entre cartes. Il permet d'économiser un espace de montage plus important pour réaliser une connexion de carte haute densité. La fiche mâle présente trois structures : à cran complet, à cran limité (également appelé semi-cran, demi-cran) et à alésage lisse (y compris le type "catcher's mitt").

Selon l'application d'utilisation, l'utilisateur peut choisir la fiche mâle avec différentes structures. Lorsque l'utilisateur n'a pas besoin d'interférence de fréquence, il peut choisir le cran complet. Le cran completa la force de rétention de connexion maximale, les meilleures performances de résistance aux vibrations et aux chocs. Il est couramment utilisé pour la connexion de câbles.

Lorsque l'utilisateur a besoin de nombreuses insertions, il peut utiliser le cran limité (également appelé semi-cran, demi-cran).La force de rétention est moyenne baséesur la structure à alésage lisse.Il est largement utilisé pour l'assemblage de circuits imprimés et les connexions d'accouplement à l'aveugle.

Lorsque l'utilisateur a besoin de plus ou doit assembler de nombreux connecteurs SMP carte à carte, il peut choisir la structure à alésage lisse. L'alésage lissea les mêmes forces d'engagement et de désengagement et permet un désalignement axial et radial. Il est souvent utilisé dans les connexions d'accouplement à l'aveugle.

Dimensions extérieures du connecteur SMP mâle à cran limité en acier inoxydable (Unité : mm) :SMP-JFD127G

Autre acier inoxydableConnecteur SMP mâle à fiche à montage sur panneau 2 trousModèle similaire : Série SMP-JFD129G

Autre acier inoxydableConnecteur SMP mâle à fiche à montage sur panneau 2 trousModèle similaire : Série SMP-JFD19G, cette série dispose également d'une interface à alésage lisse.

Plus de produits, veuillez nous contacter librement pour le catalogue des connecteurs SMP à montage par bride sales3@xa-elite.com.cn

Application :

Xi'an Elite Electronic est un fabricant leader de connecteurs et adaptateurs RF, de composants micro-ondes/ondes guidées et d'assemblages de câbles, servant l'aérospatiale, l'aviation, la navigation, les satellites, les radars,communicationsdepuis plus de 23 ans.Personnalisation :

Services de personnalisation de produits pour les connecteurs RF SMP disponibles :

Marque : ELT

MOQ : 200 pièces

Prix : Selon la quantité

Veuillez nous envoyer le dessin ou les détails et nous laisserons notre ingénieur organiser l'évaluation ou nous vous recommanderons un modèle alternatif ou vous fournirons notre solution.

Nous pouvons également fournir la personnalisation pour les connecteurs tels que

SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, connecteurs Micro D,terminaisons RF,antennes, filtres, répartiteurs de puissance, coupleurs.Emballage et expédition :

Emballage du connecteur SMP RF à montage par bride :

1 pièce/ petit sac en plastique

10 pièces/ grand sac en plastique

100 pièces/ boîte en carton

Le connecteur SMP mâle à fiche RF est emballé en toute sécurité dans une petite boîte en carton pour assurer sa protection pendant l'expédition. La boîte est étiquetée avec le nom du produit et les spécifications pour une identification facile.

Pour l'expédition, le connecteur SMP mâle RF est placé dans un carton. Nous fournirons le numéro de suivi après l'expédition.
