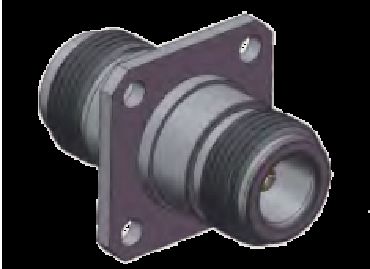

Copper Alloy Nickel Plating N Type 4 Hole Flange Panel Mount Jack to Jack Adapter 11GHz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Matériel: | Alliage de cuivre | Genre: | Jack à Jack |
|---|---|---|---|
| Nom du produit: | Adaptateur jack à jack de type N | Mots-clés: | 4 Connecteurs de panneau à bride à trous |
| Article: | Adaptateur coaxial RF | Application: | FR |
| Placage de surface: | Placage nickel | Fréquence: | 11 GHz |
| Mettre en évidence: | Copper alloy N type flange adapter,Nickel plating RF coaxial connector,4 hole panel mount jack adapter |
||
Adaptateurs coaxiaux à montage sur bride de type N, droits, 4 trous, plaqués nickel en alliage de cuivre, jusqu'à 11 GHz
Présentation du produit
Le connecteur de type N est un connecteur fileté de moyenne puissance, caractérisé par sa haute fiabilité, sa résistance aux vibrations et ses performances mécaniques et électriques exceptionnelles. Il est spécialement conçu pour connecter des câbles RF ou des lignes microrubans dans les circuits RF des équipements micro-ondes et des systèmes de communication numérique.
Bénéficiant d'une large gamme de fréquences, de performances supérieures et d'une durée de vie prolongée, ce connecteur est largement utilisé dans les équipements radio et les instruments fonctionnant dans des conditions vibratoires ou environnementales difficiles. Il est également couramment utilisé dans les systèmes de transmission au sol pour les connexions de câbles coaxiaux RF. Sa conception filetée le rend particulièrement adapté aux scénarios nécessitant des niveaux de protection élevés, ainsi qu'aux environnements où d'autres connecteurs ne répondent pas aux exigences strictes en matière de température, de pression ou de vibration.
Spécifications
| Modèle de produit | N-KFK |
|---|---|
| Technique | Matériaux et finition |
| Impédance : 50Ω | Conducteur central : alliage de cuivre, plaqué or |
| DWV : 1500V | Conducteur extérieur : alliage de cuivre, plaqué or |
| Résistance d'isolement : >5000MΩ | Diélectrique d'isolation : PTFE |
| Température : Temp. de fonctionnement : -55℃~+125℃ Temp. de stockage : -55℃~+125℃ | |
| Gamme de fréquences : 0,3 MHz~11 GHz | |
Dessin d'ensemble
Caractéristiques principales
- Haute polyvalence : convient à divers appareils et systèmes RF et micro-ondes
- Large gamme de fréquences : prend en charge les fréquences de signal de 0 à 11 GHz (types améliorés jusqu'à 18 GHz)
- Facilité d'utilisation : méthode de connexion par enfichage pour une connexion et une déconnexion faciles, réutilisable
- Haute fiabilité : excellente robustesse et performances d'intermodulation
- Haute résistance mécanique : résiste aux environnements à haute puissance, haute tension et haute fréquence
- Forte performance anti-vieillissement : maintient des performances stables dans des conditions difficiles
- Excellent contact et transmission du signal : la faible résistance de contact garantit une qualité de signal supérieure
- Haute résistance aux intempéries : le système de verrouillage par vis de taille moyenne offre une excellente résistance aux intempéries
Applications
- Instrumentation
- Automobile
- Satcom
- Ordinateurs/LAN
- Télécommunications
- Avionique, radars
- Systèmes de télécommunication
- Systèmes de navigation
- Centres de recherche
- Communications par satellite
Emballage (pour référence)
