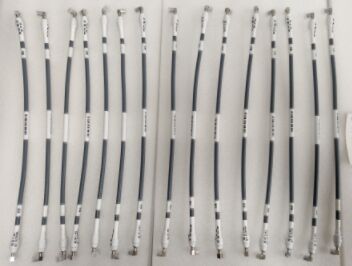

Personnaliser le câble à faible perte d'insertion VSWR SMA RF DC ~ 18 GHz avec une longueur différente pour la transmission du signal
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Assemblage de câbles RF | Centre de contact du connecteur: | Alliage de cuivre, plaqué or |
|---|---|---|---|
| Coque de connecteur: | Acier inoxydable, passivation | Tension nominale: | 750V |
| Résistance d'isolation: | 5 000 ohms | Fréquence: | C.C ~ 18 GHz |
| VSWR: | 1,3 maximum | Plage de température: | -55 ℃ ~ + 125 ℃ |
| Cable OD: | 7,4 mm | Cable d'accouplement: | EQV CXN 3450 |
| Style de câble: | Connecteur SMA droit aux deux extrémités | Personnalisation: | DC ~ 40 GHz comme demande du client |
| Longueur du câble: | Différentes longueurs selon demande | application: | Transmission de signaux RF |
| Mettre en évidence: | Ensemble de câbles RF à prise mâle SMA,Cable RF DC à 18 GHz,assemblage de câbles RF de longueur personnalisée |
||
Description du produit
- Ensemble de câbles RF SMA
L'assemblage de câbles RF SMA, terminé par des connecteurs A (SMA) en sous-miniature, est le choix principal dans les interconnexions RF en raison de leur taille compacte, de leurs performances supérieures en haute fréquence,et une connectivité fiable.
Au cours du processus de sélection, il est essentiel de prendre en compte l'impédance, la plage de fréquences, le type de câble et les facteurs environnementaux afin d'assurer une transmission efficace et stable du signal dans le système.Ces ensembles sont largement utilisés dans les communications micro-ondes, les tests et les mesures, l'aérospatiale et d'autres applications critiques, constituant un composant clé de l'interconnexion de signaux à haute performance.
- Nos capacités
Notre société est spécialisée dans la fabrication de connecteurs RF et exploite plusieurs lignes de production d'assemblage. Nous sommes équipés pour répondre rapidement aux demandes des clients.Notre assemblage de câbles RF offre une couverture de fréquence de DC à 18 GHz, offrant aux clients des options polyvalentes pour divers scénarios d'application.
- Connecteur coaxial RF _autre câble d'accouplement
.086 câble,.141 câble, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, câble de la série SFF, câble flexible, câble semi-flexible, câble semi-rigide, câble RG178, câble RG316,Cable de phase stabilisé à basse perte de température, câble de test blindé, câble super flexible, câble à ondes millimétriques
- Les connecteurs de câbles RF que nous avons produits
La valeur de la valeur de la marque est calculée en fonction de l'échantillon d'échantillons obtenu.
- Assemblage des guides d'ondes
Nous pouvons aussi produire l'assemblage de guidage d'onde.
Données techniques
Les deux extrémités SMA fréquence de prise mâle jusqu'à DC à 18 GHz Assemblage de câble RF avec une longueur différente
| Le secteur privé | Matériaux et finition | ||
| Impédance | 50 ohms | Conducteur central du connecteur A, B | Alliage de cuivre, plaqué or |
| VDV | Les appareils électriques | Conducteur extérieur du connecteur A, B | Acier inoxydable, passivation |
| Résistance à l'isolation | ≥ 5000 MΩ | Cable d'accouplement | Le numéro de série EQV CXN 3450 |
| Fréquence | DC ~ 18 GHz | Départ de câble | 7.4 mm |
| Température | Température de fonctionnement: -55°C~ + 125°C Température de stockage: -55°C~ + 125°C | ||
| Autres indices | VSWR < 1.3 | ||
Dimension de contourde SMAconnecteur mâle à connecteur mâle SMA Assemblage de câble RF
Applications
L'assemblage de câbles RF Elite Electronics est largement utilisé dans les domaines de l'aviation, de la navigation, de l'aérospatiale, du satellite, du radar, de l'antenne, de la communication par micro-ondes et de la communication numérique, électronique,champs de mesure.
Zone de communication
Les stations de base 5G, les appareils de communication par satellite, les équipements sans fil, etc.Il est utilisé pour la connexion entre les modules RF et les composants tels que les antennes et les filtres pour assurer une transmission de signal stable.
Zone d'essai et de mesure
Connexion de ports d'essai pour des instruments tels que les analyseurs de spectre et les analyseurs de réseau.Les ensembles doivent être dotés d'une haute précision et d'une faible perte pour garantir l'exactitude des données de mesure..
- Zone aérospatiale
Systèmes radar, équipements de navigation, etc. Les ensembles doivent résister à des environnements extrêmes et satisfaire aux exigences de transmission de signal à haute fréquence et hautement fiable.
Électronique médicale
Équipement d'imagerie par résonance magnétique (IRM), etc.Les assemblages SMA non magnétiquespeuvent éviter les interférences avec le champ magnétique de l'équipement et assurer la précision du diagnostic médical.
Emballage et expédition
Emballage:
Les câbles RF sont soigneusement emballés dans un carton pour assurer un transport sûr.La boîte est étiquetée avec le nom du produit et les spécifications pour une identification facile.
Pour la navigation:
Nous offrons une livraison rapide et fiable pour l'assemblage du câble RF. Après l'expédition, vous recevrez un numéro de suivi de votre envoi.
RFC
Q1: Êtes-vous une société commerciale ou un fabricant?
R: Nous sommes un fabricant avec plus de 23 ans d'expérience sur les composants d'interconnexion RF / micro-ondes, l'assemblage de câbles RF.
Q2: Quels produits pouvez-vous fournir actuellement?
R: Les connecteurs RF, les adaptateurs RF, les ensembles de câbles RF, les produits de guidage d'ondes, les connecteurs hermétiques verre-métal, les joints rotatifs micro-D-sub, micro-ondes et autres composants micro-ondes.
Q3: Un échantillon gratuit est-il disponible?
R: Oui, si vous avez des stocks, des échantillons gratuits sont disponibles avec le fret collecté.
Q4: Votre société peut-elle accepter la personnalisation?
R: L'ODM est le bienvenu. Avec plus de 23 ans d'expérience dans l'ODM, Elite Electronics peut vous aider dans la conception, le développement de produits, la recherche et le développement et l'intégration de vos produits interconnectés.
Q5: Quelles sont les conditions de paiement?
R: Nous pouvons accepter L/C, T/T, Western Union, assurance commerciale (carte de crédit et T/T), etc.
Q6: Quel est le délai de livraison?
A: 5 jours pour les commandes d'échantillons, 3-4 semaines pour le connecteur RF (en fonction de différentes quantités, ODM, etc.), 8-13 semaines pour l'assemblage du câble RF.
Q7: Comment allez-vous me livrer les marchandises?
R: Généralement, nous coopérons avec des expéditeurs internationaux tels que DHL, UPS, FedEx, TNT pour permettre à nos clients d'obtenir leurs marchandises rapidement mais avec le fret le plus bas.Le transport aérien et maritime est également disponible..
Q8: Combien de temps dois-je attendre avant l'arrivée de mes marchandises?
R: 5 à 8 jours ouvrables pour le transport aérien, 3 à 8 jours ouvrables pour le transport express international.
Q9: Quelle est la qualité de vos produits?
R: En tant que fournisseurs de haute qualité de nombreux projets nationaux de haute technologie, fournir d'excellents produits est notre voie de développement.Nous avons une solide équipe de contrôle de la qualité et un processus très strict pour garantir notre qualité selon différentes normes de qualité..
Q10: Quelle est votre garantie?
R: Notre garantie est de 6 mois après la livraison, Elite Electronic accorde une grande attention au service après-vente.
