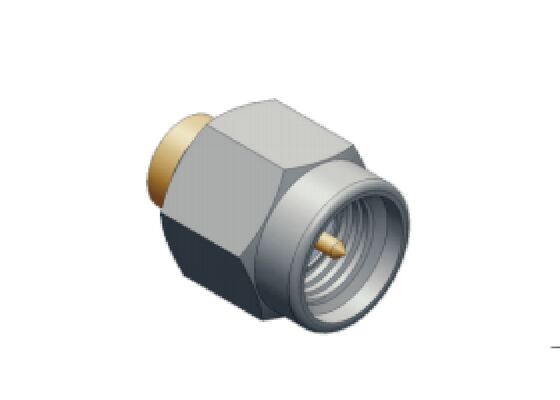

Connecteur RF SMA 18GHz mâle pour câble semi-rigide/flexible RG402, .141, 3# avec résistance au brouillard salin de 96 heures
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SMA | Modèle: | SMA-JB3G-9 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50 ohms |
| Résistance d'isolation: | ≥5000MΩ | DWV: | 750V |
| Conducteur central: | Placage d'or en alliage de cuivre | Conducteur externe: | Placage d'or en alliage de cuivre |
| Isolateurs: | PTFE | Genre: | Prise, mâle |
| Type de câble: | RG402, .141, 3#Câble semi-rigide/flexible | Application: | Application PCB, appareil de test RF, châssis, télécommunications, système radar à réseau de phases, |
| Mettre en évidence: | Connecteur RF SMA 18GHz mâle,Connecteur SMA câble RG402,Connecteur RF SMA résistant au brouillard salin |
||
Connecteur RF SMA 18 GHz mâle pour câble semi-rigide/flexible RG402, .141, 2# avec résistance au brouillard salin
Description du produit
Conçus pour répondre aux exigences rigoureuses des applications à haute fréquence, nos connecteurs RF SMA offrent des performances supérieures de DC à 18 GHz. En intégrant une miniaturisation de précision et une construction robuste, ces interconnexions garantissent une transmission de signal fiable dans les environnements les plus critiques.
Conception axée sur la performance
Au cœur de notre technologie réside un engagement envers l'intégrité du signal. Des caractéristiques de perte d'insertion et de retour ultra-faibles garantissent une transmission stable sur les systèmes à large bande, assurant que vos applications à haute fréquence fonctionnent avec une efficacité maximale. Cette ingénierie de précision se traduit par des performances qui dépassent constamment les solutions d'interconnexion standard.
Fiabilité et gain de place
L'optimisation de l'espace sur la carte sans compromettre les performances est essentielle dans l'électronique moderne. Nos connecteurs RF SMA compacts et légers offrent la solution idéale, offrant une capacité électrique et mécanique complète dans un encombrement conçu pour l'efficacité spatiale.
Solutions de connectivité complètes
Nous proposons un portefeuille complet de types de connecteurs RF SMA pour répondre aux divers besoins d'intégration :
Connecteurs de câble : Pour une interconnexion flexible.
Connecteurs à bride : Assurant un montage sécurisé sur panneau.
Connecteurs de cloison : Conçus pour un montage robuste sur cloison.
Connecteurs pour montage sur PCB : Conçus pour une intégration directe sur carte.
Données techniques
|
Caractéristiques électriques |
|
|
Numéro de modèle |
SMA-JB3G-9 |
|
Impédance |
50Ω |
|
Plage de fréquences |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
Tension de tenue diélectrique |
750 V |
|
Résistance d'isolement |
≥ 5000 MΩ |
|
Caractéristiques matérielles et mécaniques |
|
|
Conducteur central |
Alliage de cuivre, Plaqué orCorps et autres |
|
Alliage de cuivre |
, Plaqué orDiélectrique d'isolation |
|
PTFE |
Type de câble |
|
.141, RG402, câble semi-flexible/rigide 3# |
Autre indice |
|
Résistance au brouillard salin neutre 96 heures |
Dimensions extérieures |
Connecteur RF SMA
Modèle : SMA-JB3G-9 ( Résistance au brouillard salin neutre 96 heures )Applications
Aérospatiale
- Aviation
- Navigation
- Systèmes radar
- Communications
- Banc d'essai
- Instruments
- Électronique
- Nos connecteurs RF SMA utilisent des matériaux de première qualité et des processus de fabrication stricts pour garantir la durabilité et la fiabilité dans les environnements difficiles.
Emballage et expédition
Emballage :
Chaque connecteur RF SMA en alliage de cuivre est emballé en toute sécurité dans une boîte en carton solide avec un rembourrage en mousse pour éviter les dommages pendant le transport.Expédition :
Q1 : Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes un fabricant avec plus de 23 ans d'expérience dans les composants d'interconnexion RF/micro-ondes.
Q2 : Quels produits pouvez-vous fournir actuellement ?
R :
Connecteur RF SMA, SSMA, SMP, SMPM, ASMP (plus grand que SMP), CSMP (plus petit que SMPM), N, TNC, TNCA, 2.92mm, 3.5mm, 2.4mm, adaptateurs, assemblages de câbles, produits à guide d'ondes, connecteurs hermétiques verre-métal, micro d-sub, joints rotatifs micro-ondes et autres composants micro-ondes.Q3 : Un échantillon gratuit est-il disponible pour le connecteur RF SMA ?
R : Oui, si nous avons en stock, un échantillon gratuit est disponible avec frais de port collectés.
Q4 : Votre entreprise peut-elle accepter la personnalisation du connecteur RF SSMA ?
R : L'ODM est le bienvenu. Avec plus de 23 ans d'expérience dans l'ODM, Elite Electronics peut aider à la conception, au développement de produits, à la recherche et au développement et à l'intégration de vos produits d'interconnexion.
Q5 : Quelles sont les conditions de paiement du connecteur RF SSMA ?
R : Nous pouvons accepter L/C, T/T, Western Union, Trade Assurance (carte de crédit et T/T), etc.
Q6 : Quel est le délai de livraison du connecteur RF SMA ?
R : 5 jours pour les commandes d'échantillons, 3-4 semaines pour les commandes de production de masse (basé sur différentes quantités, ODM, etc.)
Q7 : Comment livrerez-vous le connecteur RF SMA au client ?
R : Généralement, nous coopérons avec des express internationaux tels que DHL, UPS, FedEx, TNT pour permettre à nos clients d'obtenir leurs marchandises rapidement mais avec le fret le plus bas. Pendant ce temps, l'expédition par avion et par mer est également disponible.
Q8 : Combien de temps dois-je attendre avant que mon connecteur RF SMA n'arrive ?
R : 5-8 jours ouvrables pour le transport aérien, 3-8 jours ouvrables pour les express internationaux.
Q9 : Quelle est la qualité de votre connecteur RF SMA ?
R : En tant que fournisseurs de haute qualité de nombreux projets nationaux de haute technologie, fournir d'excellents produits est notre voie de développement. Nous avons une équipe de contrôle qualité solide et un processus très strict pour garantir notre qualité selon différentes normes de qualité.
Q10 : Quelle est votre garantie pour le connecteur RF SMA ?
R : Notre garantie est de 3 mois après la livraison, Elite Electronic accorde une grande attention au service après-vente.
