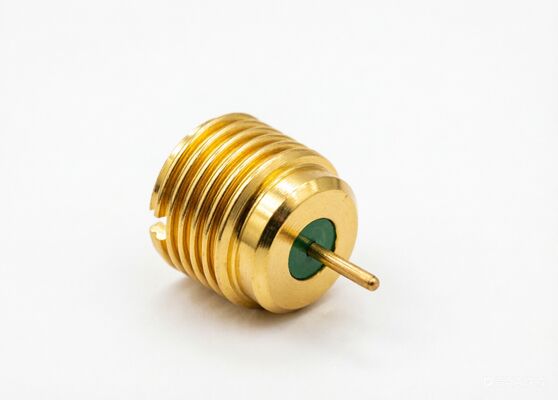

Coupe en or connecteur RF hermétique SMP paroi mâle avec scellement en verre 18GHz 50 Ohm
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SMP | Fréquence: | C.C ~ 18 GHz |
|---|---|---|---|
| Contacter le centre: | Alliage de cuivre, plaqué or | Coquille: | Alliage de cuivre, plaqué or |
| Résistance d'isolation: | 5000 ohms | DWV: | 500V |
| Tension nominale: | 170V | Imdépendance: | 50Ω |
| Plage de température: | -55 ℃ ~ + 125 ℃ | Genre: | prise masculine |
| Diélectrique: | PTFE | Montage: | Bâti de cloison étanche |
| Échantillons: | Disponible, en stock | Interface: | Détente complète Détente limitée Alésage lisse |
| Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm disponibles | ||
| Mettre en évidence: | Connecteur RF SMP plaqué or,Connecteur SMP hermétique avec étanchéité en verre,Connecteur SMP de cloisonnage 18 GHz 50 Ohms |
||
Description du produit :
Connecteur RF SMP en acier inoxydable, mâle, cloison, détentes complète, limitée et lisse, alésage lisse, 18 GHz, 50 Ohm
Les connecteurs RF SMP d'Elite Electronics garantissent une intégrité de signal supérieure jusqu'à 40 GHz. Leur interface innovante à enclenchement sans outil accélère la production en éliminant les clés encombrantes.
Choisissez parmi les options droites, à angle droit ou à montage par bride avec trois configurations de fiches mâles : détentes complète, limitée et alésage lisse, pour optimiser la force de rétention et la densité
pour votre application spécifique.
Comparaison des forces :La force d'insertion et d'extraction suit la hiérarchie :Détente complète > Détente limitée > Alésage lisse.
Dimension extérieure du connecteur mâle à cloison RF SMP en acier inoxydable Modèle : SMP(M)-JYD43
| N° de modèle | L | d | Interface | Note |
| SMP(M)-JYD43 | 2,7 mm | 0,39 | Détente limitée | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD43-S | 2,7 mm | 0,39 | Alésage lisse | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD65 | 1,5 mm | 0,3 | Détente limitée | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD82 | 2,1 mm | 0,39 | Détente limitée | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD82-S | 2,1 mm | 0,39 | Alésage lisse | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD92-F | 2,9 mm | 0,6 | Détente complète | Hermétique, profondeur d'engagement : 2,79 mm |
| N° de modèle | Interface | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD10 | Détente limitée | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD10-S | Alésage lisse | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD10-F | Détente complète | Hermétique, profondeur d'engagement : 2,79 mm |
| SMP(M)-JYD10G | Détente limitée | Hermétique, profondeur d'engagement : 2,79 mm |
Note : nous avons également des diamètres extérieurs de broche de 0,3, 0,45, 0,5, 0,7, 0,9, 1,3, n'hésitez pas à nous contacter si vous avez besoin de broches de différentes tailles.
Applications :
Xi'an Elite Electronics est un Fabricant leader de Connecteurs, Adaptateurs RF/Micro-ondes / Guide d'ondesEt Assemblages de câbles au service de l'aérospatiale, de l'aviation, de la navigation, des satellites, des radars, des communications et de l'industrie électronique.
Emballage et expédition :
Emballage :
Dimensions de l'emballage : Petit carton extérieur L 26,5 cm * l 18,5 cm * H 14 cm
Expédition :
Délai de livraison : 5-10 jours ouvrables pour les connecteurs RF SMP en stock. Pour la nouvelle production, cela prendra environ 8-12 semaines. Le délai de livraison que nous fournissons est conservateurpour garantir la qualité du produit avant l'expédition.
