Couche en alliage d'or Kovar Mini SMP SMPM Connecteur RF Full Detent Masculin 40 GHz 50 Ohm avec frittage en verre pour la soudure de PCB
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SMPM | Fréquence: | C.C ~ 18 GHz |
|---|---|---|---|
| Contacter le centre: | Kovar Aolly, Plaqué Or | Coquille: | Kovar Aolly, Plaqué Or |
| Diélectrique: | Verre | Résistance d'isolation: | 5000 ohms |
| DWV: | 500V | Imdépendance: | 50Ω |
| Tension nominale: | 170V | Plage de température: | -55 ℃ ~ + 125 ℃ |
| Genre: | prise masculine | Taux de fuite: | ≦1,01325 x 10-3 pa.cm3/s |
| Mettre en évidence: | Connecteur RF SMPM en alliage Kovar,connecteur SMPM plaqué or 40 GHz,SMPM soudage de PCB de connecteur RF |
||
Description du produit :

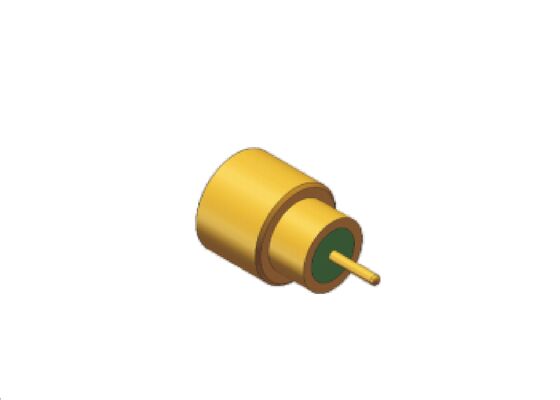

Connecteur RF mâle plaqué or en alliage Kovar Mini SMP SMPM 40 GHz 50 Ohm avec frittage de verre pour soudure sur PCB
RF SMPM connectors unre ultra-miniunture push-on RF coaxiunl connectors chunracterized by the small size (smaller than SMP), light weight, and wide operunting frequency range. They unre suitunble for inter board connections and are used in punirs. Ils utilisent souvent comme connecteur mâle SMPM + adaptateur femelle SMPM vers femelle + connecteur mâle SMPM. The plug has two interfunce forms: Full detent and smooth bore, they suitunble for modular dense mounting.
Comparaison des forces : La force d'insertion et d'extraction suit la hiérarchie : Détente complète > Alésage lisse.
Capacité de connexion à l'aveugle
Dans les zones où l'espace est restreint ou inaccessible et où l'alignement précis de deux cartes de circuit imprimé est difficile, le jeu de trois pièces du connecteur RF SMPM permet un certain degré de désalignement radial et axial, permettant ainsi de réaliser la connexion carte à carte même sans alignement parfait.
Compensation de la tolérance d'empilage
Les tolérances mécaniques sont inévitables dans les structures d'empilage multi-cartes. L'adaptateur à bille peut compenser le désalignement axial, garantissant des connexions de signal fiables même en présence d'erreurs de fabrication et d'assemblage.
Performance haute fréquence maintenue
Malgré la transition ajoutée, la conception du jeu de trois pièces du connecteur RF SMPM garantit l'intégrité du chemin du signal. Il prend en charge des fréquences allant jusqu'à 40 GHz, garantissant que la qualité du signal ne se dégrade pas de manière significative lors de la transmission carte à carte.
Dimension extérieure du connecteur RF mâle SMPM plaqué or en alliage Kovar hermétique avec frittage de verre Modèle : SSMP(M)-JHD34
| Numéro de modèle. | L | Forme de l'interface | Remarque |
| SSMP(M)-JHD34 | 1.7mm | Détente complète | Profondeur d'engagement : 1.7mm |
| SSMP(M)-JHD35 | 0.98mm | Détente complète | Profondeur d'engagement : 1.7mm |
| SSMP(M)-JHD47 | 1.3mm | Détente complète | Profondeur d'engagement : 1.7mm |
Dimension extérieure du connecteur RF coaxial mâle SMPM plaqué or en alliage Kovar hermétique avec frittage de verre Modèle : SSMP-JHD86
| Numéro de modèle. | Forme de l'interface | Remarque |
| SSMP(M)-JHD86 | Détente complète | Profondeur d'engagement : 1.4mm |
Dimension extérieure du connecteur RF mâle SMPM plaqué or en alliage Kovar hermétique avec frittage de verre Modèle : SSMP-JHD84
| Numéro de modèle. | Forme de l'interface | Remarque |
| SMP-JHD84 | Détente complète | Profondeur d'engagement : 1.7mm |
Dimension extérieure du connecteur RF mâle SMPM plaqué or en alliage Kovar hermétique avec frittage de verre Modèle : SSMP-JHD77
| Numéro de modèle. | Forme de l'interface | Remarque |
| SMP-JHD77 | Détente complète | Profondeur d'engagement : 1.95mm |
| Numéro de modèle. | Forme de l'interface | Remarque |
| SMP-JHD85 | Détente complète | Profondeur d'engagement : 1.7mm |
Applications :
Xi'an Elite Electronics est un Fabricant leader de connecteurs RF, adaptateurs, assemblages de câbles, composants micro-ondes fournissant des solutions pour les domaines de l'aérospatiale commerciale, de l'aviation, de la navigation, du radar, satcom, télécom, systèmes de télémétrie, l'industrie électronique haut de gamme depuis plus de 23 ans. Elite Electronics compte 210 ingénieurs, 4 laboratoires d'essais, plus de 800 ensembles d'équipements d'usinage CNC de haute précision, équipements d'inspection et de test, 16 lignes de production d'assemblage, plus de 800 employés.
Emballage et expédition :
Emballage :
Dimensions de l'emballage : Petit carton extérieur L 26.5cm * l 18.5cm * H 14cm
Expédition :
Délai de livraison : 5-10 jours ouvrables pour les connecteurs RF SMPM en stock. Pour une nouvelle production, cela prendra environ 8-12 semaines. Le délai de livraison que nous fournissons est conservateur pour garantir la qualité du produit avant expédition.
