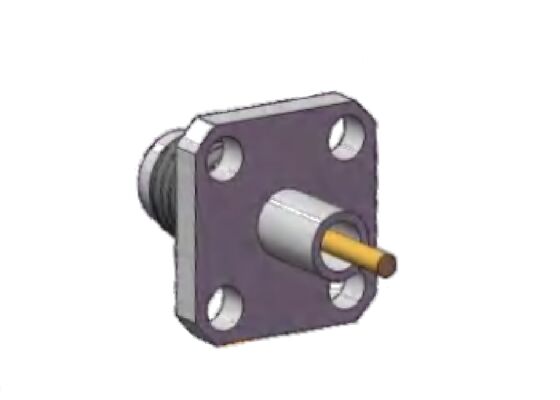

40 GHz 2.92mm Connecteur RF mâle Quatre trous Monture du panneau de bride Diamètre de la broche correspondant 0,051 pouce ((1,3 mm) L'espacement entre les trous de bride 0,339 pouce (8,6 mm)
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2Connecteur RF de 92 mm | Modèle: | K-KFD138G |
|---|---|---|---|
| Gamme de fréquences: | 0,04 Hz - 40 GHz | Impédance: | 50 ohms |
| DWV: | 750V | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Acier inoxydable, passivation | Épingle assortie: | Diamètre 0,3 mm |
| Méthode de montage: | Montage sur bride à deux trous | Isolateurs: | PTFE |
Description du produit :
Connecteur mmWave Type K (2,92 mm)
Les connecteurs mmWave de 2,92 mm, également connus sous le nom de connecteurs Type K, sont des connecteurs d'ondes millimétriques largement utilisés avec une fréquence de fonctionnement maximale allant jusqu'à 40 GHz.Dotés d'une interface diélectrique à air, ils sont entièrement interchangeables et compatibles avec les connecteurs SMA et 3,5 mm, offrant des avantages clés tels qu'une taille compacte, une conception légère, une fréquence de fonctionnement élevée et une connectivité stable et fiable.
Pour les applications de connecteurs RF SMA haute fréquence, nous proposons des solutions alternatives telles que les connecteurs 3,5 mm et 2,92 mm.Nos connecteurs/adaptateurs mmWave 3,5 mm/2,92 mm partagent les mêmes dimensions de filetage 1/4-36 UNS que les connecteurs/adaptateurs SMA, garantissant une compatibilité et une interchangeabilité complètes. Le connecteur 3,5 mm prend en charge des fréquences allant jusqu'à 35 GHz, tandis que le connecteur 2,92 mm peut fonctionner à des fréquences allant jusqu'à 40 GHz.
Connecteurs RF 2,92 mm (Type K)Dimension de l'interface :
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Gamme de fréquences | 0,04 GHz ~ 40 GHz | |
| Tension nominale | 250 V | |
| Tension de tenue diélectrique | 750 V | |
| Résistance d'isolement | ≥ 5000 MΩ | |
| Résistance du centre | Conducteur extérieur | ≤ 2,0 mΩ |
| Conducteur central | ≤ 3,0 mΩ | |
| VSWR | ≤1,3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Alliage de cuivre, plaqué or |
| Femelle | Bronze au béryllium, plaqué or | |
| Contact élastique | Bronze au béryllium | Plaqué or |
| Coque et autres pièces métalliques | Laiton, acier inoxydable | Plaqué or ou passivation |
| Isolateurs | Frittage de verre / PTFE / PEI | |
| Température | -55°C ~ +125°C | |
Dimension extérieure du connecteur mâle à souder à bride 4 trous en acier inoxydable 2,92 mm : K-KFD138G (Unité : mm)
Dimension extérieure du connecteur mâle à souder à bride 4 trous en acier inoxydable 2,92 mm : K-KFD137G (Unité : mm)
Plus de connecteurs 2,92 mm,n'hésitez pas à me le faire savoir. | Solutions personnalisées disponibles
Applications :
Xi'an Elite Electronics est unFabricant leader de solutions d'interconnexion systématiqueservant principalement les domaines de l'aérospatiale, de l'aviation, de la navigation, du radar, des communications, de la mesure,de l'électronique.Nos produits de haute qualité utilisent les meilleurs matériaux et des processus stricts pour garantir la durabilité et la fiabilité dans des environnements difficiles. Emballage et expédition
Emballage :
Le connecteur RF 2,92 mm à bride 4 trous en acier inoxydable est soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
Expédition :
Nous expédions le connecteur RF 2,92 mm à bride 4 trous en acier inoxydable à l'aide d'un service de messagerie fiable pour garantir une livraison sûre et rapide à nos clients. Les clients recevront un numéro de suivi après l'expédition.
