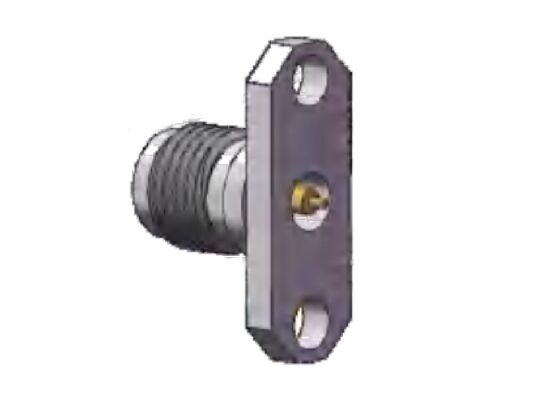

Brass Shell 40GHz K Type 2.92mm Connecteur RF Femme Jack 2 trous Monture de broche de la brassure Diamètre 0,3 mm, 0,4 mm, 0,5 mm, 0,7 mm, 0,8 mm, espacement entre les trous de la brassure 12,2 mm
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2Connecteur RF de 92 mm | Modèle: | K-KFD102G |
|---|---|---|---|
| Gamme de fréquences: | 0,04 Hz - 40 GHz | Impédance: | 50 ohms |
| DWV: | 750V | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Acier inoxydable, passivation | Diamètre de la broche: | Diamètre 0,3 mm, 0,4 mm, 0,5 mm, 0,7 mm, 0,8 mm, 1,3 mm |
| Méthode de montage: | Montage sur bride à deux trous | Isolateurs: | PTFE/PEI |
| Mettre en évidence: | Connecteur RF en laiton de 2,92 mm,prise féminine |
||
Description du produit :
Connecteur RF à ondes millimétriques K-Type (2,92 mm)
Le connecteur 2,92 mm, également appelé connecteur de type K, est une solution d'interconnexion à ondes millimétriques haute performance optimisée pour des fréquences allant jusqu'à 40 GHz. Construit avec une interface diélectrique à air, il garantit une faible perte d'insertion, un excellent VSWR et une intégrité de signal exceptionnelle dans les applications à haute fréquence. Il est entièrement interchangeable et rétrocompatible avec les connecteurs SMA et 3,5 mm, ce qui en fait une mise à niveau très flexible pour les systèmes RF existants. Son facteur de forme compact, sa construction légère, sa bande passante ultra-large et sa connexion mécanique robuste en font le choix privilégié pour les systèmes micro-ondes, de test et mesure, satcom et 5G à ondes millimétriques. Pour les clients recherchant des performances supérieures aux connecteurs SMA standard, nous proposons des connecteurs 3,5 mm et 2,92 mm (type K) comme remplacements idéaux. Les deux séries partagent le même filetage UNS 1/4-36 que les connecteurs SMA, permettant une compatibilité mécanique totale et une interchangeabilité directe sans refonte. Nos connecteurs 3,5 mm prennent en charge des fréquences allant jusqu'à 35 GHz, tandis que nos connecteurs 2,92 mm de type K étendent les performances à 40 GHz, offrant des performances à large bande supérieures pour les systèmes RF, micro-ondes et mmWave à haute vitesse.Connecteurs RF 2,92 mm (Type K)Dimension de l'interface :Dimension extérieurede la douille femelle de connecteur à ondes 2,92 mm en acier inoxydable à montage bride à deux trous :N° de modèle : K-KFD102G (Unité : mm)de la douille femelle de connecteur à ondes 2,92 mm en acier inoxydable à montage bride à 2 trous :Dimension extérieurede la douille femelle de connecteur à ondes 2,92 mm en acier inoxydable à montage bride à deux trous :N° de modèle : K-KFD36G (Unité : mm)Espacement des trous de bride 12,2 mm, diamètre de la broche 0,3 mmDimension extérieurede la douille femelle de connecteur à ondes 2,92 mm en acier inoxydable à montage bride à 2 trous :N° de modèle : K-KFD87G (Unité : mm)
Espacement des trous de bride 12,2 mm, diamètre de la broche 0,5 mmDimension extérieurede la douille femelle de connecteur à ondes 2,92 mm en acier inoxydable à montage bride à 2 trous :N° de modèle : K-KFD106G (Unité : mm)Espacement des trous de bride 12,2 mm, diamètre de la broche 0,7 mmDimension extérieurede la douille femelle de connecteur à ondes 2,92 mm en acier inoxydable à montage bride à 2 trous :N° de modèle : K-KFD123G (Unité : mm)Espacement des trous de bride 12,2 mm, diamètre de la broche 0,8 mmDimension extérieurede la douille femelle de connecteur à ondes 2,92 mm en alliage de cuivre à montage bride à 2 trous :N° de modèle : K-KFD159 (Unité : mm)Espacement des trous de bride 12,2 mm, diamètre de la broche 1,3 mm
Applications :Xi'an Elite Electronics est un fabricant leader de solutions d'interconnexion systématique, desservant principalement les domaines de l'aérospatiale, de l'aviation, de la navigation, du radar, des communications, de la mesure et de l'électronique. Nos produits de haute qualité utilisent les meilleurs matériaux et des processus stricts pour garantir la durabilité et la fiabilité dans des environnements difficiles.
Le connecteur RF 2,92 mm à montage bride à 2 trous en acier inoxydable est soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
