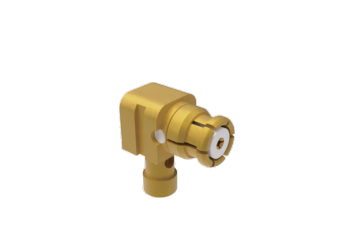

Jack à angle droit SMP 50ohm adapté au câble CXN3657
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs RF SMP | Genre: | Femelle |
|---|---|---|---|
| modèle: | Le nombre de points de contrôle doit être supérieur à: | Gamme de fréquences: | 0,3 MHz-18 GHz |
| Logement: | Alliage de cuivre, placage d'or | Contacts: | Alliage de cuivre, placage doré |
| Isolant: | PTFE | Résistance d'isolation: | >5000MΩ |
| DWV: | 500V | Impédance: | 50 ohms |
| Température: | -55 ℃ ~ + 125 ℃ | Type de câble: | CXN3657, EQV. Câble |
| En stock: | >200 pièces | Contacts: | Alliage de cuivre, plaqué or |
| Impédance: | 50 ohms | ||
| Mettre en évidence: | connecteur SMP à angle droit 50ohm,connecteur RF SMP pour câble CXN3657,connecteur SMP à angle droit 50ohm |
||
Description du produit :
Les connecteurs RF SMP sont des connecteurs coaxiaux RF miniatures à enclenchement conçus pour les applications haute fréquence jusqu'à 40 GHz. Leur conception compacte permet des interconnexions carte à carte haute densité, ce qui les rend largement utilisés dans les communications, les radars et les équipements électroniques. La fiche mâle est disponible en trois configurations : à cran complet, à cran limité et à alésage lisse, optimisées respectivement pour une force de rétention élevée, des cycles d'accouplement fréquents et des applications d'accouplement à l'aveugle, répondant ainsi aux diverses exigences des assemblages de circuits imprimés et de câbles.
|
Caractéristiques électriques
|
||
|
Impédance
|
50Ω
|
|
|
Gamme de fréquences
|
DC~40GHz
|
|
|
Tension nominale
|
170VRMS
|
|
|
Tension diélectrique-résistance
|
500VRMS
|
|
|
Résistance d'isolement
|
≥5000MΩ
|
|
|
|
Conducteur extérieur
|
Normal≤2.5mΩ
|
|
Conducteur central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Droit | ≤1.25 | ≤1.3 | ≤1.4 | |
| Angle droit | ≤1.3 | |||
| Adaptateur | ≤1.25 | ≤1.3 | ≤1.4 | |
| Autres | ≤1.3 |
La dimension extérieure de connecteurs RF SMP Jack Mating Cable CXN3657, Modèle : SMP-KW657-11
SMP connecteurs RF Assemblages de câbles pour votre référence :
Modèle de câble :CXN 3657
OD du câble : 1.46mm
Couleur du câble : Gris
Fréquence :jusqu'à 18 GHz, 40 GHz
Nous avons également des connecteurs RF SMP droits, à bride connecteurs RF SMP, Modèle SMP :SMP-KF657-15
Modèle de câble : CXN 3657
OD du câble : 1.46mm
Couleur du câble : Gris
Plus de produits et spécifications détaillées, veuillez nous contacter librement.
Applications :
Xi'an Elite Electronic est un fabricant leader de connecteurs et adaptateurs RF, de composants micro-ondes/ondes guidées et d'assemblages de câbles, servant dans l'aérospatiale, l'aviation, la navigation, les satellites, les radars, communications domaines depuis plus de 23 ans.
Personnalisation :
Services de personnalisation de produits pour Connecteurs RF SMP sont disponibles :
Nom de marque : ELT
MOQ : 200 pièces
Prix : Selon la quantité
Veuillez nous envoyer le dessin ou les détails et nous laisserons notre ingénieur organiser l'évaluation ou nous vous recommanderons le modèle alternatif ou vous fournirons notre solution.
Nous pouvons également fournir la personnalisation pour les connecteurs tels que SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Connecteurs Micro D, charges RF, Antennes, Filtres, Répartiteurs de puissance, Coupleurs.
Emballage et expédition :
Emballage pour connecteurs RF SMP :
1 pièce/ petit sac en plastique
10 pièces/ grand sac en plastique
100 pièces/ boîte en carton
Les connecteurs RF SMP sont emballés en toute sécurité dans une petite boîte en carton pour assurer leur protection pendant l'expédition. La boîte est étiquetée avec le nom du produit et les spécifications pour une identification facile.
Pour l'expédition, les connecteurs RF SMP sont placés dans un carton. Nous fournirons le numéro de suivi après l'expédition.
