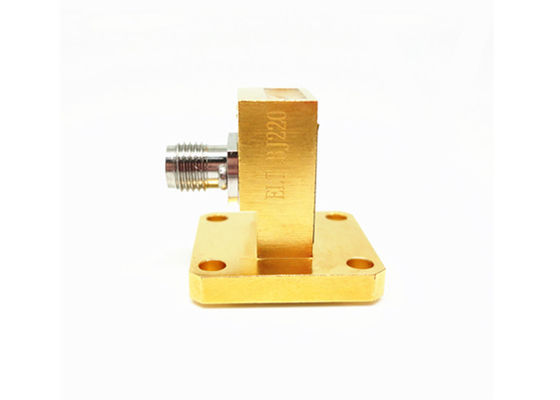

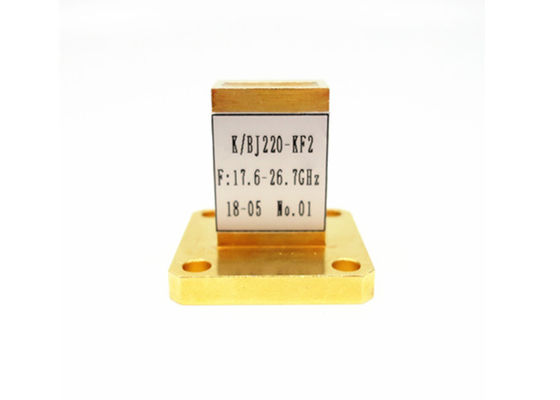

Adaptateur guide d'ondes WR42 BJ220 K 2,92 mm vers coaxial avec bride carrée rainurée

17.6GHz~26.7GHz WR42 BJ220 K 2.92mm Waveguide To Coaxial Adapter Square Cover Grooved Flange
17.6GHz~26.7GHz WR42 BJ220 K 2.92mm Waveguide To Coaxial Adapter Square Cover Grooved Flange 17.6GHz~26.7GHz WR42 BJ220 K 2.92mm Waveguide To Coaxial Adapter Square Cover Grooved Flange 17.6GHz~26.7GHz WR42 BJ220 K 2.92mm Waveguide To Coaxial Adapter Square Cover Grooved Flange 17.6GHz~26.7GHz WR42 BJ220 K 2.92mm Waveguide To Coaxial Adapter Square Cover Grooved Flange

Image Grand :  Adaptateur guide d'ondes WR42 BJ220 K 2,92 mm vers coaxial avec bride carrée rainurée meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: ELT
Certification: CE ROHS
Numéro de modèle: K/BJ220-KF2
Conditions de paiement et expédition:
Quantité de commande min: 10 pcs
Prix: Négociable
Détails d'emballage: carton standard d'exportation
Délai de livraison: dans les 3 semaines
Conditions de paiement: T / T, Western Union, L / C
Capacité d'approvisionnement: 10.000 PCS par mois
Contact
Description de produit détaillée
Nom du produit: Guide des ondes pour les adaptateurs coaxiaux Matériel: Connecteur en laiton
Gamme de fréquence: 17.6-26.7 GHz Connecteur: 2.92mm (type K)
VSWR: 1.25 Impédance: 50 ohms
Taille de guide d'ondes: Résistance à la combustion Style corporel: Angle droit
Mettre en évidence:

Adaptateur guide d'ondes WR42 vers coaxial

,

Adaptateur guide d'ondes 17.6-26.7GHz

,

Adaptateur bride rainurée 2

Adaptateur Guide d'ondes WR42 K 2.92mm à bride carrée rainurée

Adaptateur Guide d'ondes vers Coaxial produit par Xi'an Elite Electronic Industrial Co., Ltd. sont divisés en deux structures, à angle droit et à lancement terminal. Pour l'extrémité coaxiale des adaptateurs de guide d'ondes, nous pouvons fournir Type N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP et de nombreux autres types. Leurs fréquences vont de 6.5GHz à 50GHz. Nos modèles de guides d'ondes vont de BJ84 à BJ400 (wr112-wr22).

De plus, nous pouvons offrir adaptateurs coaxiaux de guide d'ondessur mesure conformément aux exigences spéciales des clients.


Spécification :

Nom du produit Adaptateurs Guide d'ondes vers Coaxial
Type coaxial 2.92mm (Type K)
Taille du guide d'ondes WR42
Style de corps Angle droit
Gamme de fréquences 17.6-26.7GHz
Impédance 50 Ohm
VSWR 1.25

Catalogue - Adaptateurs Guide d'ondes vers Coaxial.pdf



Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, de petite taille et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure micro-ondes et d'ondes millimétriques, etc.

Dessin détaillé :

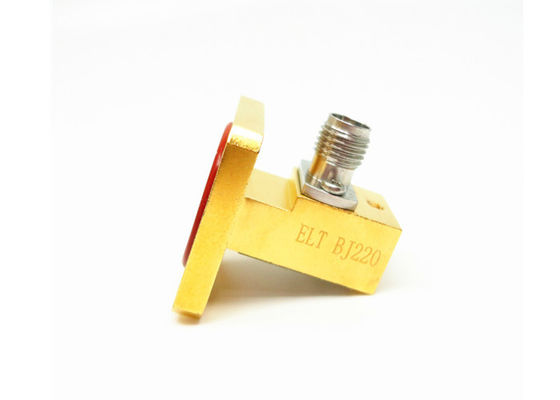

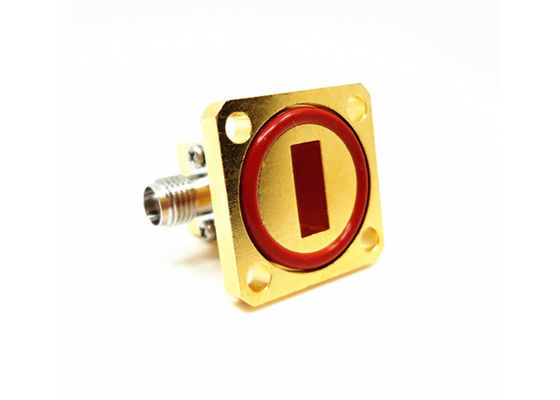

Adaptateur guide d'ondes WR42 BJ220 K 2,92 mm vers coaxial avec bride carrée rainurée

Adaptateur guide d'ondes WR42 BJ220 K 2,92 mm vers coaxial avec bride carrée rainurée


Liste des adaptateurs Guide d'ondes vers 2.92mm (Type K) Coaxial :


Numéro de modèle Description Remarque
K/BJ220-KF2 Adaptateurs à angle droit WR42 vers K (2.92mm) femelle BJ220=WR42
K/BJ220-KF1 Adaptateurs à lancement terminal WR42 vers K (2.92mm) femelle K=femelle
K/BJ260-KF Adaptateurs à angle droit WR34 vers K (2.92mm) femelle BJ260=WR34
K/BJ260-KF1 Adaptateurs à lancement terminal WR34 vers K (2.92mm) femelle
K/BJ320-KF Adaptateurs à angle droit WR28 vers K (2.92mm) femelle BJ320=WR28
K/BJ320-KF1 Adaptateurs à lancement terminal WR28 vers K (2.92mm) femelle
K/BJ320-JF1 Adaptateurs à lancement terminal WR28 vers K (2.92mm) mâle J=mâle
K/BJ400-KF1 Adaptateurs à lancement terminal WR22 vers K (2.92mm) femelle BJ400=WR22
K/24JS18000-KF Adaptateurs à lancement terminal WR24JS18000 vers K (2.92mm) femelle





Références croisées des normes de guides d'ondes

Normes chinoises Normes internationales Gamme de fréquences (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.5~40.0
BJ400 WR22 32.9~50.1





NOTE :
Nous avons plus de 10 000 types d'Adaptateurs Guide d'ondes vers Coaxial au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails. La dimension ODM est la bienvenue.
