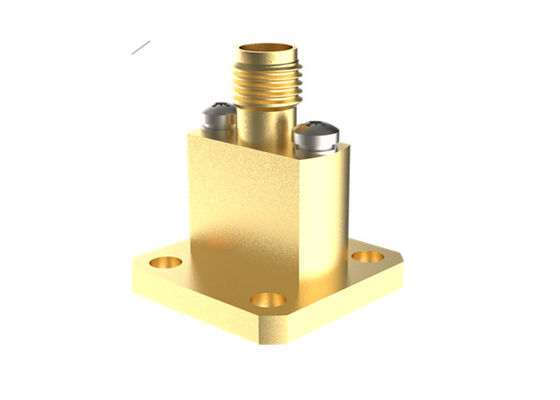

Adaptateur guide d'ondes WR28 BJ320 vers coaxial femelle 2,92 mm lancement terminal K/BJ320-KFE9
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | WR28 Guide d'onde pour les adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquence: | 26.4 GHz à 40 GHz | Connecteur: | K2,92 mm |
| VSWR: | 1,35 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | Le numéro de série WR28, BJ320 | Style corporel: | Fin du lancement |
| Mettre en évidence: | Adaptateur guide d'ondes WR28 vers 2,92 mm,Adaptateur lancement terminal BJ320 vers K |
||
Adaptateur Guide d'ondes WR28 BJ320 vers K2.92mm à lancement par extrémité femelle 26.4GHz~40GHz
La fréquence de adaptateurs guide d'ondes vers coaxiaux traitée par Elite Electronic (ELT) couvre 5.4GHz-110GHz. Avec une fiabilité élevée, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure micro-ondes et d'ondes millimétriques. Le guide d'ondes possède des guides d'ondes rectangulaires standard et à double crête, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : à lancement par extrémité et à lancement à angle droit selon l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de K/BJ320-KFE9:
| Nom du produit | Adaptateurs guide d'ondes WR28 vers coaxiaux K2.92mm |
| N° de modèle | K/BJ320-KFE9 |
| Type coaxial | K2.92mm |
| Taille du guide d'ondes | WR28 (BJ320) |
| Style du corps | Lancement par extrémité |
| Gamme de fréquences | 26.4-40GHz |
| Impédance | 50 Ohm |
| VSWR | 1.30 |
Avantages:
-Nos adaptateurs de guide d'ondes sont d'une fiabilité élevée, de taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure micro-ondes et d'ondes millimétriques, etc.
Dessin d'ensemble et images de Adaptateur guide d'ondes WR28 BJ320 vers 2.92mm femelle vers coaxial 2K/BJ320-KFE9:
Liste des Adaptateurs guide d'ondes vers coaxiaux 2.92mm:
| Numéro de modèle | Description | Remarque |
| K/BJ320-KF22 | Adaptateurs à angle droit femelles WR28(BJ320) vers 2.92mm | |
| K/BJ320-KFE9 | Adaptateurs à lancement par extrémité femelles WR28(BJ320) vers 2.92mm | BJ320=WR28 |
| Type personnalisé | Tailles personnalisées acceptables |
Références croisées des normes de guide d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTE :
Nous avons plus de 1 000 types d'Adaptateurs guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails. La dimension ODM est la bienvenue.
