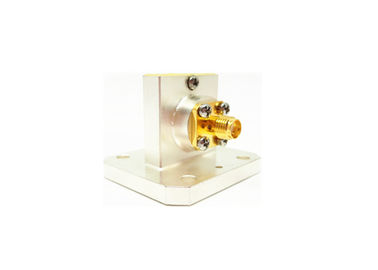

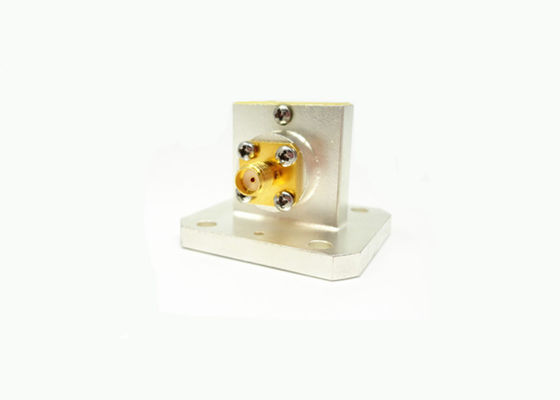

WR90 Adaptateur de guidage d'onde à coaxiale SMA Adaptateur de lancement à angle droit féminin SMA/BJ100A-KF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide des ondes pour les adaptateurs coaxiaux | Matériel: | Connecteur en laiton |
|---|---|---|---|
| Plage de fréquences: | 8.15 à 12.5 GHz | Connecteur: | SMA Femelle |
| Je vous en prie.: | 1.25 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | Pour les véhicules à moteur | Style du corps: | Angle droit |
| Mettre en évidence: | Adaptateur de câble coaxial de liaison,adaptateur coaxial à angle droit |
||
Guide d'ondes WR90 pour cajoler les adaptateurs à angle droit de lancement de l'adaptateur SMA
Les adaptateurs coaxiaux de guide d'ondes produits par notre société sont divisés en deux structures, orthogonalités (à angle droit) et arrêts (extrémité Lauch). Pour l'extrémité coaxiale des adaptateurs de guide d'ondes, nous pouvons fournir le type de N, le TNC, le SMA, 3.5mm, 2.4mm, le SMP, le SSMP et beaucoup d'autres types. Leur plage de fréquence de 6.5GHz à 70GHz. Nos modèles de guide d'ondes s'étendent de BJ84 à BJ400 (wr112-wr22). En outre, nous pouvons offrir les adaptateurs coaxiaux faits sur commande de guide d'ondes selon l'exigence spéciale des clients.
Nos adaptateurs de guide d'ondes sont de la fiabilité élevée, de la taille miniature et de l'excellente représentation etc., qui les fait intensivement adoptées dans des dispositifs etc. d'onde millimétrique de mesure et de micro-onde. Veuillez télécharger le guide d'ondes de catalogue à Adapters.pdf coaxial
Spécifications :
| Nom de produit | Guide d'ondes aux adaptateurs coaxiaux de SMA |
| Type coaxial | SMA |
| Taille de guide d'ondes | WR90 |
| Carrosserie | À angle droit |
| Plage de fréquence | 8.15-12.5GHz |
| Impédance de SMA | 50 ohms |
| VSWR | 1,25 |
Dessin détaillé :
Liste de guide d'ondes aux adaptateurs coaxiaux de SMA
| Number modèle | Description | Note |
| SMA/BJ100-KF | WR90 aux adaptateurs à angle droit femelles de SMA | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90 aux adaptateurs femelles de lancement d'extrémité de SMA | |

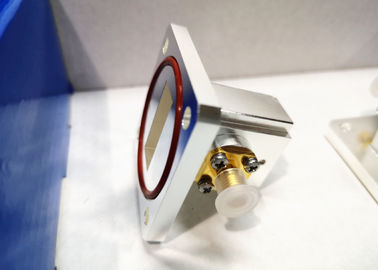

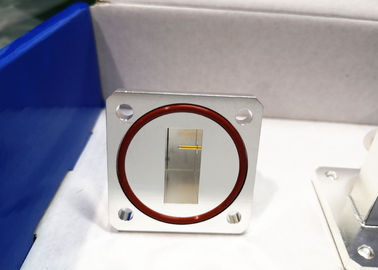

| SMA/BJ100A-KF | WR90A aux adaptateurs à angle droit femelles de SMA avec l'anneau hermétique | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A aux adaptateurs à angle droit femelles de SMA | |
| SMA/BJ120-KF | WR75 aux adaptateurs à angle droit femelles de SMA avec la taille 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 aux adaptateurs femelles de lancement d'extrémité de SMA | |
| SMA/BB120B-KF | WR75B aux adaptateurs à angle droit masculins de SMA avec la taille 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | WR62 aux adaptateurs à angle droit femelles de SMA | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 aux adaptateurs femelles de lancement d'extrémité de SMA | |
| SMA/BJ180-KF | WR51 aux adaptateurs femelles de lancement d'extrémité de SMA | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 aux adaptateurs femelles de lancement d'extrémité de SMA |
Correspondances des normes de guide d'ondes
| Normes chinoises | Normes internationales | Plage de fréquence (gigahertz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTE :
Nous avons plus de 10 000 types de guide d'ondes aux adaptateurs coaxiaux pour le choix, si l'adaptateur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails. La dimension d'ODM est bien accueillie.
