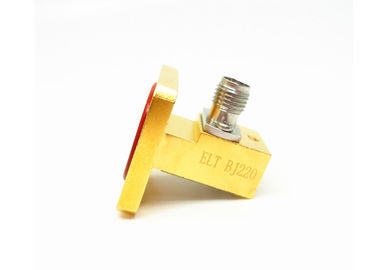

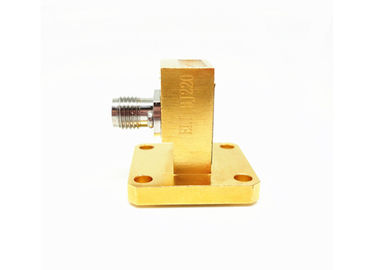

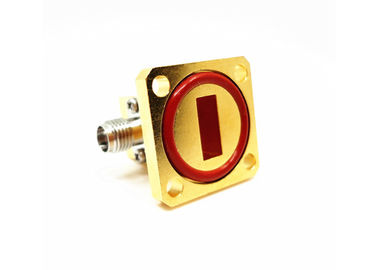

Adaptateur coaxial à guide d'ondes WR42 K 2,92 mm, couvercle carré, bride rainurée
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide des ondes pour les adaptateurs coaxiaux | Matériel: | Connecteur en laiton |
|---|---|---|---|
| Gamme de fréquence: | 17.6-26.7 GHz | Connecteur: | 2.92mm (type K) |
| VSWR: | 1.25 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | Résistance à la combustion | Style corporel: | Angle droit |
| Mettre en évidence: | Adaptateur de câble coaxial de liaison,adaptateur coaxial à angle droit |
||
WR42 K Adaptateur 2,92 mm Guide d'ondes vers coaxial Couvercle carré Bride rainurée
Adaptateur guide d'ondes vers coaxial produit par Xi'an Elite Electronic Industrial Co., Ltd. sont divisés en deux structures, angle droit et lancement en bout. Pour les adaptateurs de guide d'ondes à extrémité coaxiale, nous pouvons fournir Type N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP et de nombreux autres types. Leurs fréquences varient de 6,5 GHz à 50 GHz. Nos modèles de guides d'ondes vont de BJ84 à BJ400 (wr112-wr22).
De plus, nous pouvons proposer des personnalisés adaptateurs coaxiaux de guide d'ondes conformément aux exigences particulières des clients.
Spécification :
| Nom du produit | Adaptateurs guide d'ondes vers coaxiaux |
| Type coaxial | 2,92 mm (type K) |
| Taille du guide d'ondes | WR42 |
| Style de corps | Angle droit |
| Gamme de fréquences | 17,6-26,7 GHz |
| Impédance SMA | 50 Ohms |
| VSWR | 1.25 |
Catalogue - Adaptateurs guide d'ondes vers coaxiaux.pdf
Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les mesures micro-ondes et les dispositifs à ondes millimétriques, etc.
Dessin détaillé :
Liste des guides d'ondes vers 2,92 mm (type K) Adaptateurs coaxiaux :
| Numéro de modèle | Description | Remarque |

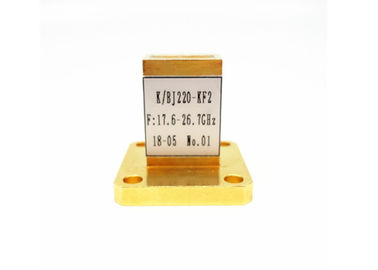

| K/BJ220-KF2 | Adaptateurs femelles à angle droit WR42 vers K (2,92 mm) | BJ220=WR42 |
| K/BJ220-KF1 | Adaptateurs femelles à lancement en bout WR42 vers K (2,92 mm) | K=femelle |
| K/BJ260-KF | Adaptateurs femelles à angle droit WR34 vers K (2,92 mm) | BJ260=WR34 |
| K/BJ260-KF1 | Adaptateurs femelles à lancement en bout WR34 vers K (2,92 mm) | |
| K/BJ320-KF | Adaptateurs femelles à angle droit WR28 vers K (2,92 mm) | BJ320=WR28 |
| K/BJ320-KF1 | Adaptateurs femelles à lancement en bout WR28 vers K (2,92 mm) | |
| K/BJ320-JF1 | Adaptateurs mâles à lancement en bout WR28 vers K (2,92 mm) | J=mâle |
| K/BJ400-KF1 | Adaptateurs femelles à lancement en bout WR22 vers K (2,92 mm) | BJ400=WR22 |
| K/24JS18000-KF | Adaptateurs femelles à lancement en bout WR24JS18000 vers K (2,92 mm) |
Références croisées des normes de guide d'ondes
| Normes chinoises | Normes internationales | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
REMARQUE :
Nous avons plus de 10 000 types d' Adaptateurs guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
