Connecteurs d'étanchéité en verre à métal de la surface du fil d'or 4 broches
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Tête à ongles à plusieurs broches | Impédance: | Autre |
|---|---|---|---|
| Épingle: | 4 épingles avec une surface de fil d'attache | Placage: | Plaqué or |
| Épingle: | Kovar 4J29 | Verre: | 7052 7070 |
| Hermécité: | <1,01325 x 10e-08 std.cc/s | Certificat: | ROHS ISO-9001-2015 |
| Mettre en évidence: | Connecteurs métalliques en verre pour la liaison au fil d'or,Connecteurs JMC à tête de clous à 4 broches,Connecteurs d'étanchéité vitre-métal avec garantie |
||
4 broches à tête de clou Hermétique Multi Pin Headers avec surface de liaison de fil d'or
Connecteurs multipoints hermétiques / Joints verre-métal Alimentations RF / DC /Perles de verre est également appeléIsolateur en verre, Connecteur hermétique. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués enalliage Kovarfritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la liaison par fil d'or, le soudage et l'accouplement, etc.
Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification:
| Nom du produit | Tête de clou Hermétique Connecteurs multipoints |
| Impédance | autre |
| Type | 4 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou Blanc
|
| Plage de fréquences | NA |
| ROS | NA |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipoint, |
| Température de fonctionnement | -65℃~+260℃ |

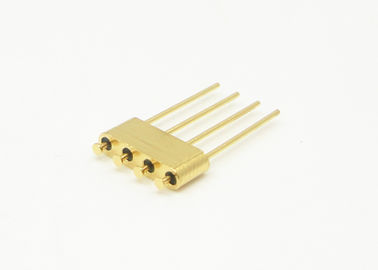

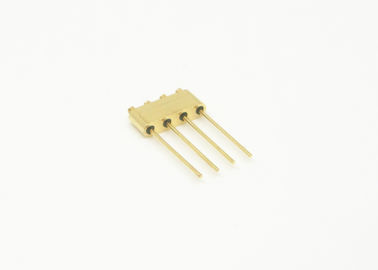

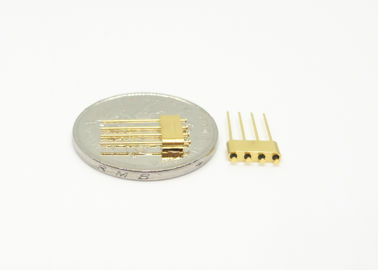

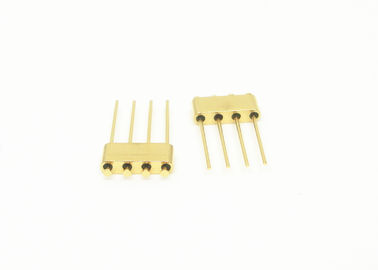

Dessin et photo de JMC-293-JH
Unité:mm
Liste des produits:
| Série JM RF monopuce 50Ω | Choix de soudage, d'accouplement et de liaison |
| Série JM Standard RF monopuce 50Ω | Choix de soudage, d'accouplement et de liaison |
| Série JM Non Standard RF monopuce 50Ω | Choix de soudage, d'accouplement et de liaison |
| Série JK DC monopuce | Choix de soudage et de liaison |
| Série JK Standard DC monopuce | Choix de soudage et de liaison |
| Série JK Non Standard DC monopuce | Choix de soudage et de liaison à tête de clou |
|
Série JMC Connecteur multipoint
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
Caractéristiques:
- Petite taille
- Léger
- Hermétique
- Qualité stable et haute fiabilité
- Conducteur interne: choix de la méthode de liaison par fil d'or, de soudage et d'accouplement
Avantages:
- Plaqué or 1.27um
- Contrôle strict des tolérances- Conception standard et personnalisée au choix.
- Produits et services à haute rentabilité- Grands stocks pour les tailles standard
- Livraison rapide pour les produits personnalisésApplication:
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Peut être utilisé avec des produits SMA, ondes millimétriques.
REMARQUE:
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal , si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
