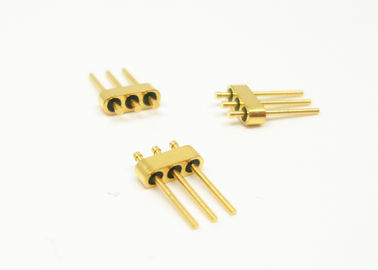

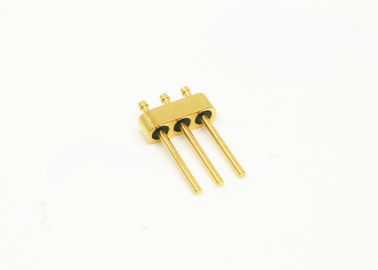

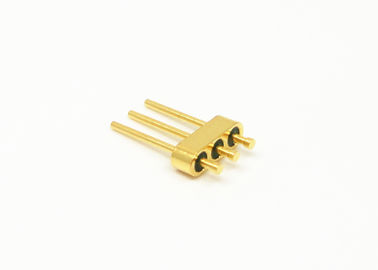

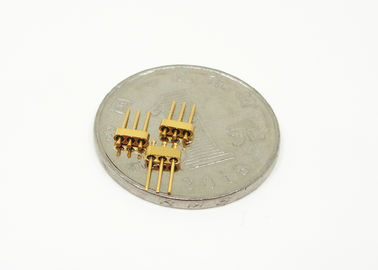

Connecteurs d'étanchéité en verre plaqué d'or à métal 3 broches légers haute fiabilité JMC-740-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Surface du fil de collage à tête d'ongle à plusieurs broches | Impédance: | Autre |
|---|---|---|---|
| Épingle: | 3 broches | Placage: | Plaqué or |
| Épingle: | Kovar 4J29 | Verre: | 7052 7070 |
| Certificat: | ROHS ISO-9001-2015 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Mettre en évidence: | Connecteurs à scellement verre-métal plaqués or,connecteurs légers en verre et métal à 3 broches,connecteurs JMC-740-JH haute fiabilité |
||
En-têtes multipins hermétiques à 3 broches avec surface de liaison de fil d'or à tête d'ongle
En-têtes multipins hermétiques / Joints verre-métal Connecteurs RF / DC /Perles de verre est également appeléIsolateur en verre, en-tête hermétique. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont enalliage Kovarqui est fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la liaison par fil d'or, le soudage et l'accouplement, etc.
Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification:
| Nom du produit | Hermétique à tête d'ongle En-têtes multipins |
| Impédance | autre |
| Type | 3 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | N/A |
| ROS | N/A |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipin, |
| Température de fonctionnement | -65℃~+260℃ |
Dessin et image de JMC-293-JH
Unité:mm
Liste des produits: Catalog-Glass-to-Metal Hermetic Seals.pdf
| RF monopuce 50Ω série JM | Choix de soudage, d'accouplement et de liaison |
| RF monopuce 50Ω série standard JM | Choix de soudage, d'accouplement et de liaison |
| RF monopuce 50Ω série non standard JM | Choix de soudage, d'accouplement et de liaison |
| DC monopuce série JK | Choix de soudage et de liaison |
| DC monopuce série standard JK | Choix de soudage et de liaison |
| DC monopuce série non standard JK | Choix de soudage et de liaison à tête d'ongle |
|
En-tête multipin série JMC
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE:
Nous avons plus de 10 000 types deConnecteurs hermétiques verre-métal,si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
Caractéristiques:
- Petite taille
- Léger
- Hermétique
- Qualité stable et haute fiabilité
- Conducteur interne: liaison par fil d'or, soudage et méthode d'accouplement au choix
Avantages:
- Plaqué or 1.27um
- Strictcontrôle des tolérances
- Conception standard et personnalisée au choix.
- Produits et services à hautrapport coût-efficacité
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits personnalisés
Application:
Large gamme d'applications dans les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA, des produits à ondes millimétriques.
