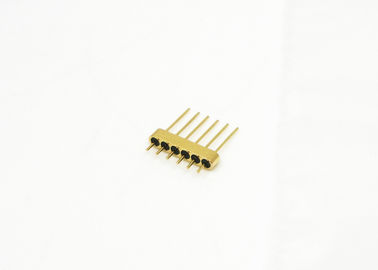

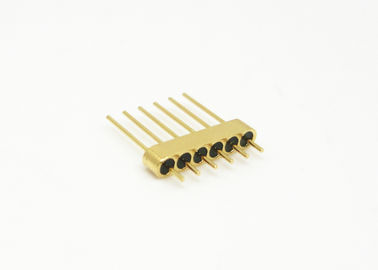

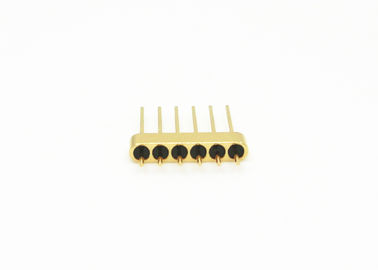

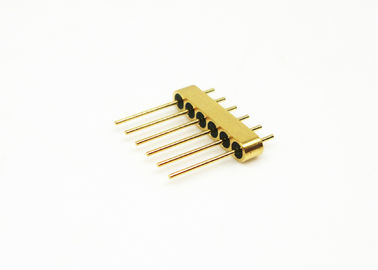

6 broches connecteurs hermétiques en verre à joints d'étanchéité métalliques Kovar 4J29 Matériau pour capteur JMC-682-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Tête à plusieurs broches en verre et en métal | Numéro d'épingle: | 6-Pin |
|---|---|---|---|
| Épingle: | Kovar 4J29 | Plaquage par épingle: | Plaqué or |
| Verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | ODM: | La taille personnalisée est acceptée |
| Mettre en évidence: | Connecteurs à scellement verre-métal Kovar,Connecteurs de capteurs hermétiques 6 broches,Connecteurs à scellement en matériau 4J29 |
||
Connecteurs hermétiques multipoints à 6 broches avec surface de soudure à fil d'or pour capteur
Connecteurs multipoints sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ils constituent l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués enKovar qui est fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la soudure à fil d'or, le soudage et l'accouplement, etc.Connecteurs multipoints sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification :
| Nom du produit | Verre à métalConnecteurs multipoints |
| Impédance | Autre |
| Type | 6 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070 ou DM308
Vert ou blanc
|
| Plage de fréquences | N/A |
| VSWR | N/A |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipoint, |
| Température de fonctionnement | -65℃~+260℃ |
Image détaillée
Unité : mm
Catalogue-Joints hermétiques verre-métal.pdf
Application :
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Peut être utilisé avec des produits SMA, à ondes millimétriques.
Caractéristiques :
- Petite taille
- Léger
- Hermétique
- Qualité stable ethaute fiabilité
- Conducteur interne : choix entre soudure à fil d'or, soudage et accouplement
Avantages :
- Plaqué or 1,27 µm
- Contrôle strictdes tolérances
- Conception standard et personnalisée au choix.
- Produits et serviceshautement rentables
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits personnalisés
Liste des produits :
| Connecteurs RF monopoint 50Ω série JM | Choix entre soudage, accouplement et soudure |
| Connecteurs RF monopoint 50Ω série JM standard | Choix entre soudage, accouplement et soudure |
| Connecteurs RF monopoint 50Ω série JM non standard | Choix entre soudage, accouplement et soudure |
| Connecteurs DC monopoint série JK | Choix entre soudage et soudure |
| Connecteurs DC monopoint série JK standard | Choix entre soudage et soudure |
| Connecteurs DC monopoint série JK non standard | Choix entre soudage et soudure à tête d'épingle |
|
Connecteurs multipoints série JMC
|
1 à 9 broches avec 1 à 3 rangées au choix |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
