Connecteur RF SMA à 90 degrés pour montage sur panneau PCB 50 Ohms
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Électrodéposition: | Or plaqué | Fréquence: | DC~18GHz |
|---|---|---|---|
| Genre: | Femelle | Vie: | 500 cycles |
| Application: | Audio/Vedio/micro-onde | Tension locale: | 335V r.m.s au niveau de la mer |
| Type: | Connecteurs de SMA rf | Carrosserie: | À angle droit |
| Mettre en évidence: | 90 connecteur du degré SMA rf,connecteur de 50Ohm SMA rf,Connecteur de carte PCB de Sma de bâti de soudure |
||

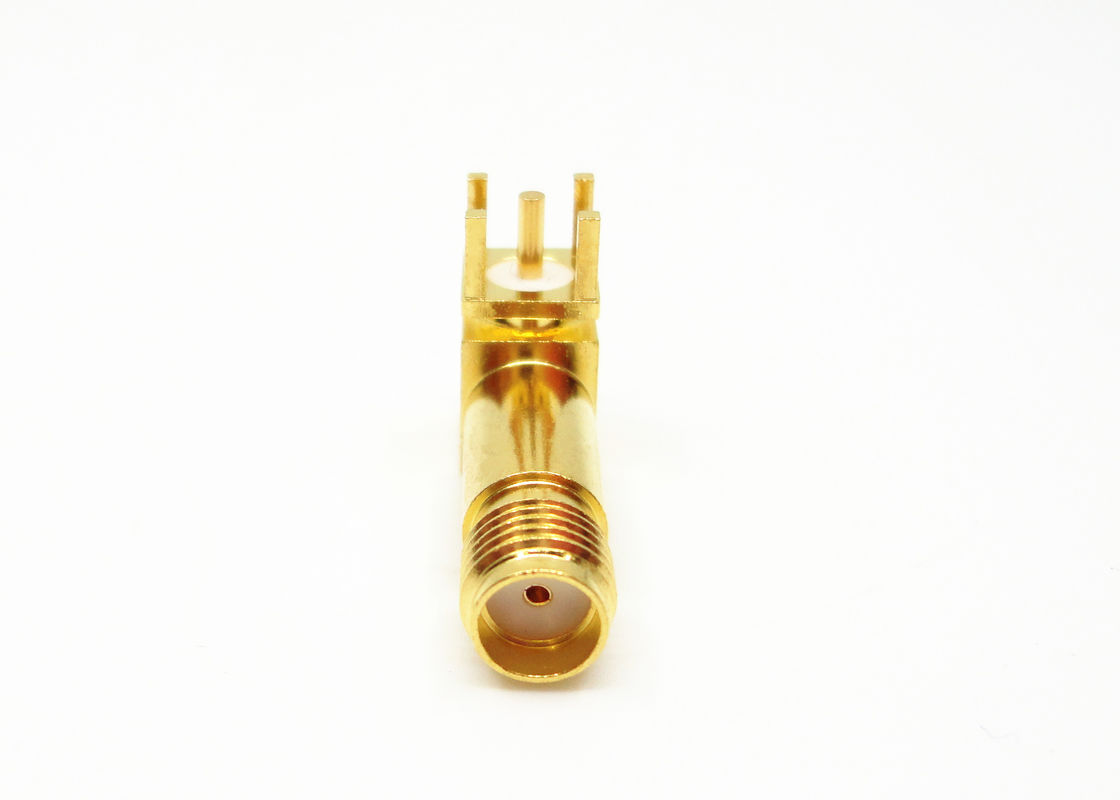

Connecteur SMA RF à 90 degrés pour montage sur panneau PCB femelle 50Ohm
- La série SMA est une sorte de mini connecteur coaxial RF haute fréquence.
- Le connecteur SMA RF est développé et produit conformément à la norme MIL-C-39012 parXi'an Elite Electronic Industrial Co., Ltd.Avec des caractéristiques de petit volume, une bonne bande passante, des caractéristiques électriques supérieures.
- SMA est le connecteur coaxial RF le plus largement utilisé dans différents domaines de la communication micro-ondes et des appareils de mesure micro-ondes.
- Le connecteur haute performance développé par notre société peut atteindre 20 GHz.
Spécification des connecteurs RF SMA :
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Gamme de fréquences | Connectez-vous avec un câble sol DC ~ 12,4 GHz | ||
| Connectez-vous avec un câble semi-rigide DC ~ 18 GHz | |||
| Tension nominale | 335 VRMS* | ||
| Diélectriques Tension-résistance | 1000 Veff* | ||
| La resistance d'isolement | ≥5000MΩ | ||
| Résistance centrale | Conducteur central | ≤3.0mΩ | |
| Conducteur extérieur | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Homme | Laiton plaqué or | |
| Femme | Sn-P Bronze Plaqué Or | ||
| Contact élastique | Bronze au béryllium Nickelé | ||
| Coque et autres pièces métalliques | Laiton nickelé | ||
| Inoxydable Passivation | |||
| Manchon de sertissage | Laiton nickelé | ||
| Couple de serrage de la connexion | 0,79－1,13N.m | ||
| Durabilité | 500 cycles | ||
| Bague d'étanchéité | Caoutchouc en silicone | ||
| Isolateurs | PTFE | ||
Caractéristiques des connecteurs RF SMA :
- Connecteurs coaxiaux subminiatures
- Accouplement à vis
- Conception légère, compacte et résistante aux vibrations
- Disponible en placage nickel ou or, dans une grande variété d'orientations et de terminaisons PCB
- Large gamme avec des variantes mâles, femelles et adaptateurs.
- Gamme de fréquences jusqu'à 18 GHz
- Compatible avec SMA2.9.
- Excellente perte de retour
Images détaillées des connecteurs RF SMA :
Application:
Réseau
Radar
Automobile
Satcom
Ordinateur/LAN
Haut débit
Instrumentation
Antennes multiéléments
Télécommunications
Aérospatial
Dimensions de l'interface : (mm)
Produit connexe :
1. Connecteur coaxial RF à montage sur panneau PCB à angle droit femelle SMA
| Numéro de modèle | L | L1 | Note |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
NOTE:
Nous avons plus de 10 000 types de connecteurs, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
