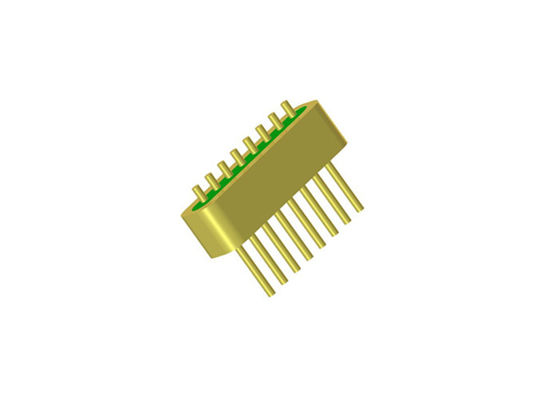

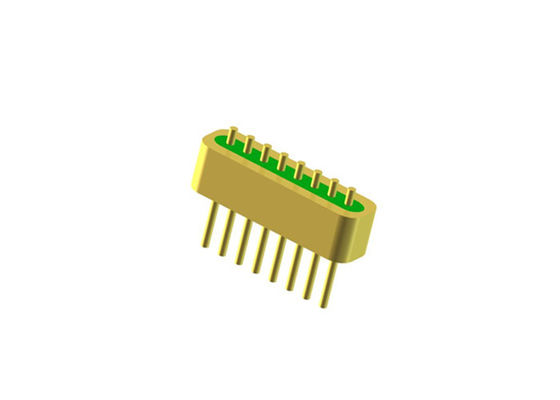

8 broches de connecteurs hermétiques en continu en verre à joints métalliques pour la surface de liaison de fil d'or JMC-1645-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Multi-broches |
|---|---|---|---|
| Numéro d'épingle: | 8 broches | Épingle: | Kovar 4J29 |
| Matériau du verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | emballer: | Sceaux de verre à métal |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | connecteurs DC hermétiques à 8 broches,connecteurs d'étanchéité vitre-métal pour le collage de fil d'or,connecteurs hermétiques JMC-1645-JH |
||
Embase hermétique DC multipin à 8 broches avec pointe coupée droite pour surface de soudure par fil d'or
Spécification de JMC-1645:
| Nom du produit | Embase multipin hermétique |
| Impédance | N/A |
| Type | 8 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | N/A |
| VSWR | N/A |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Étanchéités RF/DC verre-métal hermétiques /Embases multipin /Connecteur est également appelé isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ils sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la soudure par fil d'or, la soudure et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : choix entre soudure par fil d'or, soudure et accouplement
Application :
Large gamme d'applications dans les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA, des produits à ondes millimétriques.
Avantages :
-Plaqué or 1,27 µm
- Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Produits et services hautement rentables
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF unipolaire 50Ω | Choix soudure, accouplement et liaison |
| Série Standard JM RF unipolaire 50Ω | Choix soudure, accouplement et liaison |
| Série Non Standard JM RF unipolaire 50Ω | Choix soudure, accouplement et liaison |
| Série JK DC unipolaire | Choix soudure et liaison |
| Série Standard JK DC unipolaire | Choix soudure et liaison |
| Série Non Standard JK DC unipolaire | Choix soudure et liaison par tête de clou |
|
Série JMC Embase multipin
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
Optimal Hermetic Seals-ELT.pdf
NOTE :
Nous avons plus de 100 000 types de Connecteurs étanches verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
