Connecteur RF SMA mâle en laiton plaqué or pour câble SFF-50-1.5-1/RG316
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Connector Gender: | male | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Type: | SMA |
| Mettre en évidence: | Connecteur RF SMA mâle,Connecteur RF SMA en laiton,Connecteur RF SMA plaqué or |
||

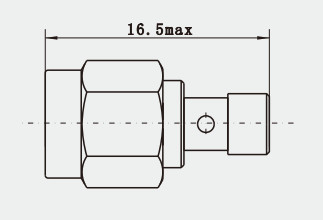

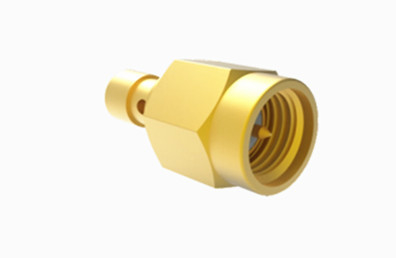

Connecteur RF SMA mâle en laiton plaqué or pour SFF-50-1.5-1 /RG316 Câble
Le connecteur coaxial RF SMA est un connecteur coaxial compact haute fréquence conçu conformément à la norme MIL-C-39012. Il possède plusieurs avantages, notamment sa petite taille, sa large gamme de fréquences, ses caractéristiques mécaniques et électriques exceptionnelles et sa grande fiabilité. Ce type de connecteur est le plus couramment utilisé dans les applications coaxiales à radiofréquence. Il est largement utilisé dans divers domaines tels que les communications micro-ondes et les appareils de mesure micro-ondes. Les connecteurs de performance supérieure de notre société dans cette série sont conçus pour supporter des fréquences allant jusqu'à 20 GHz.
Spécification :
Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.
| Caractéristiques électriques | ||
| Impédance | 50 Ohms | |
| Gamme de fréquences | DC~18GHz | |
| Tension nominale | 335 VRMS (niveau de la mer maximum) | |
| Tension de résistance diélectrique | 1000 VRMS (niveau de la mer maximum) | |
| Résistance d'isolement | ≥5000MOhm | |
| Résistance de contact | Conducteur extérieur | ≤2 mΩ |
| Conducteur central | ≤3 mΩ | |
Caractérisation :
1. Normalisation et compatibilité : Les connecteurs SMA suivent des spécifications de taille et électriques standard, garantissant la compatibilité avec une large gamme de composants et d'appareils RF.
2. Résistance environnementale : Certaines versions de connecteurs SMA sont conçues pour résister à des conditions environnementales difficiles, étant étanches, résistantes à la poussière ou à la corrosion.
3. Large gamme d'applications : En raison de leurs caractéristiques de performance, les connecteurs SMA sont largement utilisés dans les secteurs des communications sans fil, des tests et mesures.
Application :
Le connecteur SMA est un connecteur coaxial largement utilisé dans l'industrie RF et micro-ondes, connu pour sa conception compacte, sa large gamme de fréquences, ses excellentes performances mécaniques et électriques et sa grande fiabilité. Ces caractéristiques rendent les connecteurs SMA applicables dans des domaines tels que la communication micro-ondes, les équipements de mesure et de test, les communications par satellite et les expériences scientifiques.
Autres produits :
1.Connecteur coaxial RF SMA femelle à angle droit, montage sur bride
| N° de modèle | L | L1 | D | Remarque |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | Boîtier SS |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.Connecteur RF SMA femelle 50 Ohms, montage sur bride
| N° de modèle | L | L1 | L2 | D | D1 | D2 | Remarque |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Catalogue de produits :
| Adaptateur RF |
| Adaptateur guide d'ondes vers coaxial |
| Joints hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs micro-ondes |
| Assemblages de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteurs d'ondes millimétriques (2,4 mm, 2,92 mm) |
REMARQUE :
Nous avons plus de 10 000 types de connecteurs SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
