WR19 BJ500 à 1,85 mm Adaptateur de coaxie à guidage d'ondes féminin
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide d'onde WR19 vers adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquence: | 39.2 à 59.6 GHz | Connecteur: | 1.85mm |
| VSWR: | 1.4 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | WR19,BJ500 | Style corporel: | Angle droit |
| Mettre en évidence: | WR18 BJ500 Adaptateur de guidage d'ondes à coax,1.85mm Femme guide d'ondes à adaptateur de coax,39.2GHz~59.6GHz Guide d'onde à adaptateur de coaxie |
||
WR19 BJ500 vers Adaptateur coaxial femelle 1,85 mm pour guide d'ondes, angle droit, 39,2 GHz~59,6 GHz
La fréquence de adaptateurs guide d'ondes vers coaxiaux traités par Elite Electronic (ELT) couvrent 5,4 GHz-110 GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a des guides d'ondes rectangulaires et à double crête standard, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement d'extrémité et lancement à angle droit à partir de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de 1.85/BJ500-KF4:
| Nom du produit | Adaptateurs coaxiaux WR19 Guide d'ondes vers 1,85 mm - Type à angle droit |
| Numéro de modèle | 1.85/BJ500-KF4 |
| Type coaxial | 1,85 mm |
| Taille du guide d'ondes | WR19 (BJ500) |
| Style de corps | Angle droit |
| Gamme de fréquences | 39,2-59,6 GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1.4 |
Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure hyperfréquence et d'ondes millimétriques, etc.

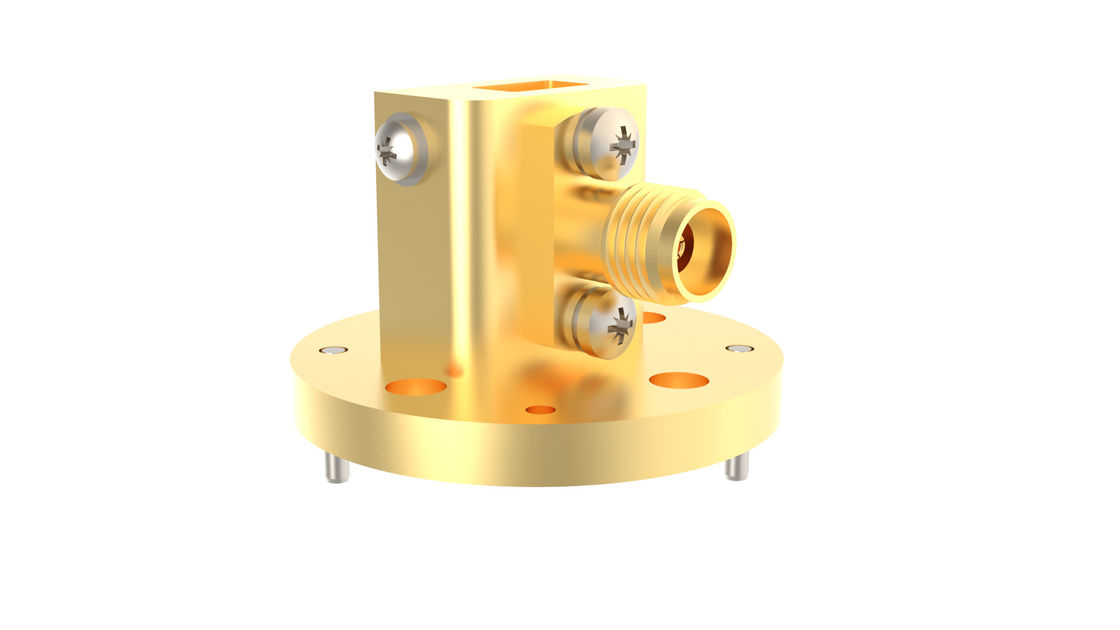

Dessin des grandes lignes et images de WR19 BJ500 vers Adaptateur coaxial femelle 1,85 mm pour guide d'ondes 1.85/BJ500-KF4:
Liste des Adaptateurs coaxiaux Guide d'ondes vers 1,85 mm :
| Numéro de modèle | Description | Remarque |
| 1.85/BJ500-KF4 | Adaptateurs à angle droit femelles WR19(BJ500) vers 1,85 mm | |
| 1.85/BJ500-KFE1 | Adaptateurs à lancement d'extrémité femelles WR19(BJ500) vers 1,85 mm | BJ500=WR19 |
| 1.85/BJ620-KF | Adaptateurs à angle droit femelles WR15(BJ620) vers 1,85 mm | BJ620=WR15 |
| 1.85/BJ620-KFE | Adaptateurs à lancement d'extrémité femelles WR15(BJ620) vers 1,85 mm | |
| Type personnalisé | Les tailles personnalisées sont acceptables |
Références croisées de la norme de guide d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs de guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
