Connecteur de câble RF MSSM en acier inoxydable mâle pour câble 2# semi-rigide/flexible
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Le placement: | Plaqué or/passivation | Impédance: | 50Ω |
|---|---|---|---|
| Certificat: | Le nombre d'équipements | Diélectrique: | Les États membres doivent respecter les dispositions suivantes: |
| Le type: | Connecteur de rf | Le sexe: | Homme |
| Durabilité: | 500 cycles | ||
| Mettre en évidence: | Connecteur de câble RF en acier inoxydable,Connecteur de câble RF flexible,2#Connecteur de câble RF semi-rigide |
||
Connecteur de câble RF MSSM en acier inoxydable mâle pour câble 2# semi-rigide/flexible
La gamme de produits MSSM comprend des connecteurs à ondes millimétriques de haute performance capables de gérer des fréquences allant jusqu'à 40 GHz.Ils utilisent des connexions filetées à l'interface aérienne et sont interchangeables avec les connecteurs de la série SSMA. caractérisées par leur petite taille, leur poids léger, leur haute
Les connecteurs de la série MSSM sont largement utilisés dans les mesures micro-ondes haute fréquence et les dispositifs à ondes millimétriques.
Spécification:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | |
| Impédance | 50Ω |
| Plage de fréquences | DC ~ 40GHz |
| Dielectriques Résistance à la tension | 500REMV* |
| Résistance à l'isolation | ≥5000 MΩ |
| Résultats de la recherche | ≤ 1,07 + 0,007f |
| Grade de qualité | Grade de haute performance |
| Caractéristiques matérielles et mécaniques | |
| Conducteur central | D'autres métauxG en bronzeancien plaqué |
| Conducteur extérieur | D'autres métauxG en bronzeancien plaquéPassivation en acier inoxydable |
| IsolementDélectrique | Le montant de l'allocation est calculé en fonction de l'indicateur. |
| Plage de température | -55 ~ +125°C |
Caractéristique:
* Machining de précision et assemblage manuel: en raison de leur petite taille et de leurs exigences de précision, l'usinage des pièces de connecteur MSSM est principalement effectué sur les tours,d'une épaisseur n'excédant pas 1 mm.
* Fonctions internes intégrées: en plus de la connectivité de base, les connecteurs MSSM peuvent intégrer des fonctions internes telles que le filtrage, le réglage de phase,et le mélange pour répondre aux besoins des dispositifs multifonctionnels.
* Machining de précision et assemblage manuel: en raison de leur petite taille et de leurs exigences de précision, l'usinage des pièces de connecteur MSSM est principalement effectué sur les tours,d'une épaisseur n'excédant pas 1 mm.

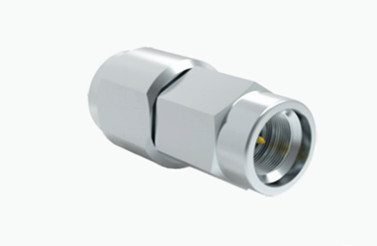

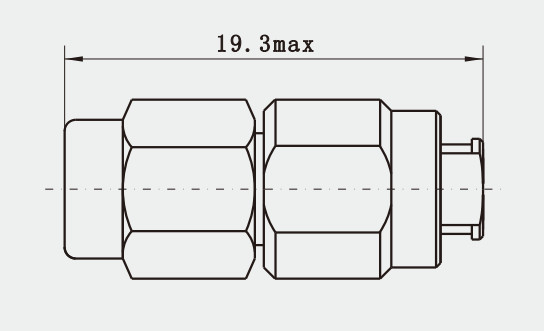

Contour dessin (mm) et image de Connecteur de câble RF MSSM en acier inoxydable mâle pour câble 2# semi-rigide/flexible
Applications:
* Équipement d'essai et de mesure: les générateurs de signaux RF, les analyseurs de réseau et autres dispositifs d'essai et de mesure utilisent des connecteurs MSSM pour transmettre des signaux de référence stables et des résultats de mesure,qui est essentiel pour améliorer la précision des essais.
* Instruments médicaux: Certains appareils d'imagerie médicale tels que les scanners IRM et CT utilisent également des connecteurs coaxials MSSM RF pour assurer une transmission de signal d'image de haute qualité.
Catalogue du produit:
| Adaptateur RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Ensembles de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Autres adaptateurs RF de 1,0 mm
1. 1.0 mm Adaptateur RF Femme à Femme
(numéro de modèle: 1.0-KK)
2. 1.0 mm Adaptateur RF mâle à mâle
(numéro de modèle: 1.0-JJ)
Le numéro d'immatriculation
Nous avons plus de 10 000 types deAdaptateursi le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
