Connecteur RF à bride féminine de série 1.0 en acier inoxydable à épingle correspondanteφ0.23 Profondeur de trou 1 mm
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Le placement: | Plaqués en or/en nickel | Impédance: | 50Ω |
|---|---|---|---|
| Certificat: | Le nombre d'équipements | Diélectrique: | PLF |
| Le type: | Connecteur de rf | Le sexe: | Femme |
| Durabilité: | 500 cycles | ||
| Mettre en évidence: | Connecteur RF de flange féminine en acier inoxydable,1connecteur RF à bride féminine de la série 0 |
||
Connecteur RF à bride féminine de série 1.0 en acier inoxydable à épingle correspondanteφ0.23 Profondeur de trou 1 mm
Le connecteur de la série 1.0 est un connecteur à ondes millimétriques de haute performance conçu pour une utilisation jusqu'à 110 GHz avec une connexion en fil d'interface aérienne.les capacités à très haute fréquence;Ce qui le rend très adapté à un large éventail d'applications dans les systèmes de communication et de radar à ondes millimétriques.
Spécification:
| Caractéristiques électriques | |
| Impédance | 50Ω |
| Plage de fréquences | DC ~ 110GHz |
| Dielectriques Résistance à la tension | 250REMV* |
| Résistance à l'isolation | ≥5000 MΩ |
| Résultats de la recherche | ≤ 1,1 + 0,005f |
| Grade de qualité | Grade de haute performance |
| Caractéristiques matérielles et mécaniques | |
| Conducteur central | D'autres métauxG en bronzeancien plaqué |
| Conducteur extérieur | Je vous en prie.Gancien plaquéPassivation en acier inoxydable |
| IsolementDélectrique | PLF |
| Plage de température | -55 ~ +125°C |
Caractéristique:
La fabrication du connecteur coaxial à radiofréquence d'onde de 1,0 mm implique des techniques d'usinage de précision, y compris une sélection de matériaux de haute qualité et un contrôle strict du processus.Surtout pour la partie adaptateur., sa conception doit assurer une faible réflexion et une grande répétabilité, facteurs essentiels pour assurer la précision de l'essai.d'une largeur n'excédant pas 10 mm,, tous présentent d'excellents ratios d'onde stationnaire et des performances de perte de retour, ce qui contribue à réduire les erreurs de mesure et à améliorer la qualité de transmission du signal.

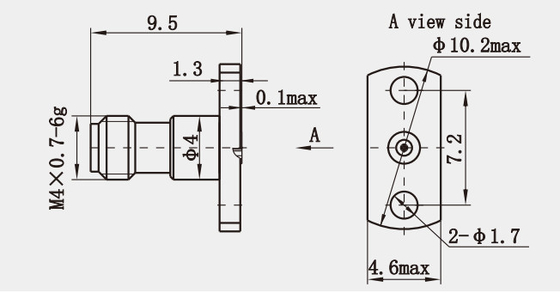

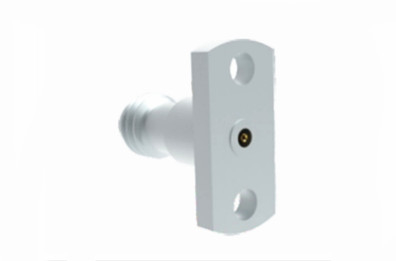

Contour dessin (mm) et image de
Connecteur RF à bride féminine de série 1.0 en acier inoxydable à épingle correspondanteφ0.23 Profondeur de trou 1 mm
Applications:
* Systèmes radar: Dans les systèmes radar modernes, en particulier ceux qui nécessitent des composants compacts pour s'adapter aux contraintes spatiales, le 1.Le connecteur coaxial RF à ondes de 0 mm est largement adopté pour ses performances élevées et sa conception compacte.
* Communications par satellite: les équipements de communication par satellite utilisent fréquemment la bande des ondes millimétriques pour la transmission du signal, et ce connecteur fournit une méthode de connexion fiable.assurer la stabilité du signal et la fiabilité de la communication.
Catalogue du produit:
| Adaptateur RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Ensembles de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Autres adaptateurs RF de 1,0 mm
1. 1.0 mm Adaptateur RF Femme à Femme
(numéro de modèle: 1.0-KK)
2. 1.0 mm Adaptateur RF mâle à mâle
(numéro de modèle: 1.0-JJ)
Le numéro d'immatriculation
Nous avons plus de 10 000 types deAdaptateursi le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
