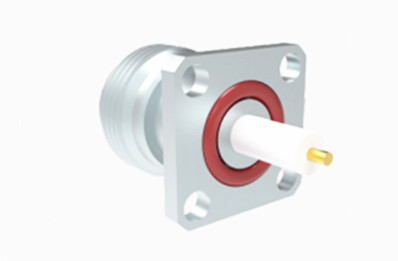

Connecteur coaxial RF à micro-bandes de type N avec joint en caoutchouc de silicone durable
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Le sexe: | Femme | étanchéité: | Ruban de silicone |
| Durabilité: | 500 cycles | Style du corps: | À droite. |
| Mettre en évidence: | Connecteur coaxial RF à bride à 4 trous,Connecteur coaxial RF à micro-bande |
||
Connecteur coaxial RF à micro-bandes à bride à 4 trous de type N
Les connecteurs de type N sont des connecteurs coaxiaux qui utilisent un mécanisme d'accouplement fileté, offrant une excellente résistance aux vibrations et des performances électriques supérieures.Ils fonctionnent généralement dans une plage de fréquences de 11 GHz, mais peuvent prendre en charge des fréquences allant jusqu'à 18 GHzCes connecteurs sont polyvalents et compatibles avec divers types de câbles RF, ce qui les rend largement utilisés dans des industries telles que l'aviation, l'aérospatiale, les systèmes radar, les communications micro-ondes,communications numériques, et équipement d'essai et de mesure.
Nous fournissons des options de personnalisation pour différents connecteurs et adaptateurs de type N pour répondre aux exigences spécifiques du client.configurations de montage à la bride ou à la cloison, nous pouvons adapter nos produits à vos besoins.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |

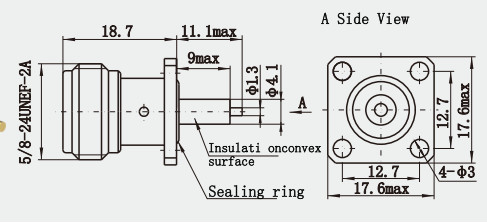

Dessin détaillé
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |
Caractéristiques:
1Structure robuste: les connecteurs de type N ont une conception structurelle robuste et conviennent à des environnements de travail difficiles ou à des zones d'essai nécessitant des prises et des décharges répétées.
2Connexion filetée: Les connecteurs de type N sont filetés pour une connexion rapide et fiable par verrouillage rotatif.Cette conception permet au connecteur de maintenir une connexion stable même dans des environnements de vibration ou de choc.
3. Bon blindage: la coque du connecteur de type N est généralement en métal,qui a de bonnes performances de blindage électromagnétique et peut empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal.
Applications:
1Équipement de communication: les connecteurs de type N sont largement utilisés dans les équipements de communication sans fil, tels que les stations de base et les systèmes d'antenne.large gamme de fréquences de fonctionnement et faible perte, les connecteurs de type N sont capables de répondre à la demande de connecteurs RF de haute performance dans ces appareils.
2. électronique automobile: dans l'électronique automobile, les connecteurs N jouent également un rôle important.Il peut fournir des solutions de connexion fiables pour assurer une transmission de signal stable et fiable entre les appareils électroniques automobiles.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Connecteur RF MCX/MMCX |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF TNC |
| Connecteur RF SMP/SSMP |
| Connecteur RF SMA/SSMA |
| Joints rotatifs à micro-ondes |
| Connecteur RF de type N |
| Connecteur RF BNC |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
