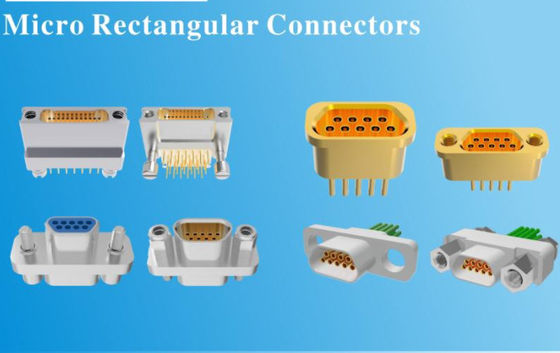

Connecteur série J30J, fiche mâle, Contact à souder Micro D avec 9,15, 21, 25, 31, 37, 51, 66, 74,100 Contacts
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs série J30J | autre nom: | Connecteurs micro-D |
|---|---|---|---|
| Cable d'accouplement: | AFR-250, fil blanc 0,1 à 0,15 mm2 | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Alliage d'aluminium, nickel | Contacter le sexe: | prise masculine |
| Résistance d'isolation: | ≥5000MΩ | DWV: | Pour les appareils électriques |
| Numéro d'identification: | 15 broches | Isolation diélectrique: | PBT |
| Type de terminaison: | Tasse de soudure | Matériel: | Type L |
| Mettre en évidence: | Connecteurs Micro D mâles à 37 contacts,Connecteurs Micro D mâles à 100 contacts |
||
Description du produit :
Les produits de la série J30J sont équivalents à la série américaine MDM et le nombre de contacts comprend : 9, 15, 21, 25, 31, 37, 51, 66, 100.
Utilisation de broches élastiques en fil torsadé (goupilles torsadées) avec une densité de contact élevée, adaptées à une section transversale d'âme de fil de 0,1 mm² à 0,15 mm².
Conducteur externe: Alliage d'aluminium,Nickelage
Conducteur central : alliage de cuivre, placage or
Espacement des contacts : 0,05'' / 1,27 mm
Elite Electronic propose principalement trois types de connecteurs Micro D utilisés pour le contact à sertir, le contact à souder et la carte d'impression.
Paramètres techniques :
| Conducteur externe | Alliage d'aluminium, placage nickel |
| Conducteur central | Alliage de cuivre, placage or |
| DWV | 800V |
| Câble d'accouplement | AFR-250, fil blanc 0,1 ~ 0,15 mm2 |
| Contact/broche | 15 broches |
| Contacter le sexe | Prise mâle |
| Température de fonctionnement/stockage | -55 ℃ ~ + 125 ℃ |
| Isolation diélectrique | PBT |
| Prise d'accouplement | J30J-15ZKP-Longueur de fil |
Dimension du contourde prise mâleConnecteur Micro-Davec coupelle à souder : (Unité mm)
Applications :
Le connecteur ELT série J30J est un produit polyvalent et fiable adapté à une large gamme d'applications. Avec sa conception et sa construction de haute qualité, ce connecteur est idéal pour diverses occasions et scénarios.
Il est largement utilisé dans l'aérospatiale, l'aviation, la navigation par satellite, le radar, la communication, la conception d'IA et l'électronique.
Personnalisation :
Services de personnalisation des connecteurs de la série J30J
Veuillez nous contacter directement afin que nous puissions organiser l'évaluation par notre service technique.
Emballage et expédition :
Emballage et expédition des connecteurs série J30J/connecteurs Micro D :
Le connecteur de la série J30J est soigneusement emballé pour garantir une livraison sécurisée. Chaque connecteur est placé dans un emballage de protection puis enfermé dans une boîte en carton solide pour éviter tout dommage pendant le transport.
Pour l'expédition, nous faisons appel à des transporteurs de confiance pour livrer votre commande en toute sécurité et à temps. Votre connecteur série J30J sera expédié avec des informations de suivi fournies afin que vous puissiez suivre son trajet jusqu'à votre porte.
