Les connecteurs de contact de soudage Micro D à prise masculine avec 9,15, 21, 25, 31, 37, 51, 66, 74,100 Contacts
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur extérieur: | Alliage d'aluminium, nickel |
|---|---|---|---|
| Cable d'accouplement: | AFR-250, fil blanc 0,1 à 0,15 mm2 | Sexe de contact: | prise masculine |
| Résistance à l'isolation: | ≥ 5000 MΩ | DWV: | Pour les appareils électriques |
| Numéro d'identification: | 15 broches | Diélectrique d'isolation: | PBT |
| Type de résiliation: | Soudure |
Description du produit:
Les produits de la série J30J correspondent à la série américaine MDM, et le nombre de contacts comprend: 9, 15, 21, 25, 31, 37, 51, 66, 100.
Utilisation d'épingles élastiques en fil de fer tordu (épingles tordues) à haute densité de contact, adaptés à une surface de section transversale du noyau de fil de 0,1 mm2 à 0,15 mm2.
Conducteur extérieur: alliage d'aluminium,Plaquage au nickel
Conducteur central: alliage de cuivre, plaqué d'or
L'écart de contact est de 0,05' / 1,27 mm.

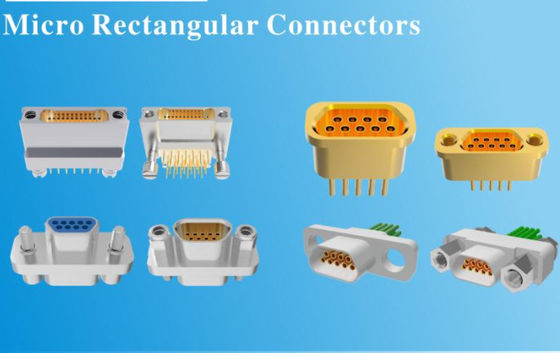

Elite Electronic possède principalement trois types de connecteurs Micro D utilisés pour le contact de crimpage, le contact de soudage, la carte imprimée.
Paramètres techniques:
| Conducteur extérieur | Alliage d'aluminium, nickel |
| Conducteur central | Alliage de cuivre, plaqué or |
| VDV | Pour les appareils électriques |
| Cable d'accouplement | AFR-250, fil blanc 0,1 à 0,15 mm2 |
| Numéro d'identification | 15 broches |
| Accessoires d'accouplement | P, P0, P2, P3, P4, P5, P7, P8, P9, P10, P11, P14 |
| Sexe de contact | Plug mâle |
| Température de fonctionnement/de stockage | -55°C à +125°C |
| Diélectrique d'isolation | PBT |
Dimension de contourd'une prise mâleConnecteur Micro Davec coupe de soudure: (unité mm)
Applications:
Le connecteur de la série ELT J30J, est un produit polyvalent et fiable adapté à un large éventail d'applications.ce connecteur est idéal pour diverses occasions et scénarios.
Il est largement utilisé dans l'aérospatiale, l'aviation, la navigation par satellite, le radar, la communication, la conception de l'IA, l'électronique.
Personnalisation:
Services de personnalisation des connecteurs de la série J30J
Veuillez nous contacter directement afin que nous puissions organiser l'évaluation par notre département technique.
Emballage et expédition
Emballage et expédition des connecteurs de la série J30J/ Micro D:
Le connecteur de la série J30J est soigneusement emballé pour assurer une livraison sûre.Chaque connecteur est placé dans un emballage de protection et ensuite enfermé dans une boîte de carton solide pour éviter tout dommage pendant l'expédition.
Pour l'expédition, nous utilisons des transporteurs de confiance pour livrer votre commande en toute sécurité et à temps.Votre connecteur de la série J30J sera livré avec les informations de suivi fournies afin que vous puissiez surveiller son voyage à votre porte.
