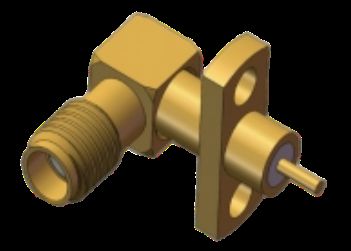

Régleur SSMA à angle droit / connecteur coaxial RF féminin 2 monture de bride à trou avec vis 10-36UNS-2
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur Microstrip Femelle SSMA | modèle: | Le système de gestion de l'équipement doit être conforme à la présente directive. |
|---|---|---|---|
| Gamme de fréquences: | 0.3 MHz à 18 GHz | Impédance: | 50Ω |
| Voltage nominal: | 250 V ou plus | DWV: | Pour les appareils électroniques |
| Résistance à l'isolation: | ≥ 5000 MΩ | Conducteur central: | Alliage de cuivre, plaqué d'or |
| Conducteur extérieur: | Alliage de cuivre, plaqué d'or | Méthode de bâti: | Montage à bride à 4 trous |
| Vis: | Pour les produits à base de plantes: | Isolateurs: | Ptfe |
| Échantillons: | En stock, Disponible | ||
| Mettre en évidence: | Connecteur coaxial RF SSMA,Connecteur coaxial RF SSMA Jack,2 trous de flange et prise SSMA |
||
2 trous Bride support angle droit SSMA / MINI SMA RF COAX MICROSTRIP CONNECTEUR jusqu'à 18 GHz
Spécifications du produit
| Articles | Valeur |
|---|---|
| Nom de produit | Connecteur de microstrip féminin RA SSMA |
| Modèle | Ssma-kwfd2 |
| Gamme de fréquences | 0,3 MHz-18GHz |
| Impédance | 50Ω |
| Tension nominale | 250V |
| Dwv | 750V |
| Résistance à l'isolation | ≥5000mΩ |
| Chef d'orchestre | Alliage de cuivre, plaqué or |
| Chef d'orchestre extérieur | Alliage de cuivre, plaqué or |
| Méthode de montage | Support de bride à 2 trous |
| Isolateurs | Ptfe |
| Échantillons | En stock, disponible |
Aperçu du produit
Les connecteurs coaxiaux de la série SSMA sont des versions compactes de la norme d'interface SMA, environ 70% de la taille des connecteurs SMA traditionnels. Ces connecteurs fonctionnaient:
- Taille compacte avec large bande passante de fréquence
- Performances mécaniques et électriques supérieures
- Fiabilité élevée dans les applications exigeantes
- Connexion filetée (10-36Unf-2)
- Impédance caractéristique de 50Ω
- Opération de fréquence jusqu'à 30 GHz
Dimensions d'interface
SSMA ANGLE DROIT 2 THE MONTRE MICROSTRIP Connecteurs Dimensions
Dimensions de contour pour le modèle SSMA-KWFD2 (unité: mm).
Autres modèles de connecteurs microstrip SSMA à angle droit:
Applications
Idéal pour la transmission de signal micro-ondes de haute précision dans:
- Systèmes de communication micro-ondes
- Équipement de mesure
- Applications aérospatiales
- Radar
- Champs électroniques
Emballage et expédition
Conditionnement:Chaque connecteur à angle droit SSMA est soigneusement emballé dans des cartons protecteurs pour assurer un transit sûr. Expédition:Nous utilisons des services de messagerie fiables avec des numéros de suivi fournis à toutes les expéditions.
Expédition:Nous utilisons des services de messagerie fiables avec des numéros de suivi fournis à toutes les expéditions.Note:Pour d'autres modèles de connecteurs à angle droit à l'angle droit similaires, veuillez vérifier notre catalogue. Bien que certains modèles soient en stock, tous peuvent être produits rapidement pour répondre aux exigences des clients.
