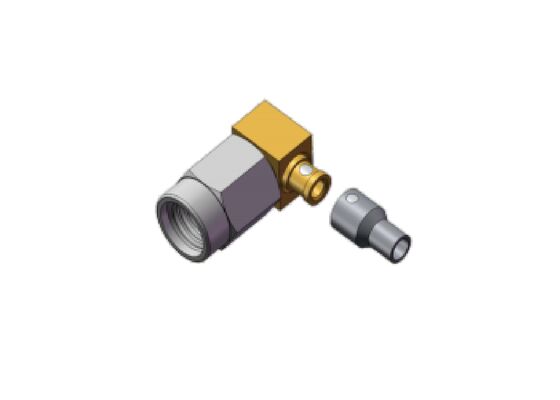

50Ω d'impédance 3 GHz à angle droit Mini SMA mâle SSMA connecteur RF avec câble flexible multi-noyau
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SSMA | Modèle: | SSMA-JW2A-1 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-3 GHz | Impédance: | 50Ω |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Acier inoxydable, passivation |
| Cable d'accouplement: | Câble flexible SFF-50-1, SFF-50-1.5-1 | Isolateurs: | PTFE |
| Échantillons: | En stock | Style de connecteur: | Angle droit |
| Mettre en évidence: | Connecteur SSMA RF à impédance 50 Ω,connecteur SMA mâle 3 GHz à angle droit,connecteur RF pour câble flexible multibrins |
||
Connecteur mâle SSMA RF mini SMA 50 Ω 3GHz RA accouplement 7 câbles flexibles à conducteurs multiples
Performances haute fréquence jusqu'à 18 GHz
Le connecteur SSMA RF est une version miniaturisée du connecteur SMA RF, conçu pour être 30 % plus petit tout en conservant d'excellentes caractéristiques de performances. Dotés d'une interface filetée (10-36UNF-2) et d'une impédance caractéristique de 50 Ω, ces connecteurs prennent en charge des fréquences jusqu'à 30 GHz.
Caractéristique clé :
- Conception compacte - 30 % plus petite que les connecteurs RF SMA standard
- Fonctionnement sur une large bande de fréquences jusqu'à 30 GHz
- Haute fiabilité pour les applications exigeantes
- Disponible en plusieurs configurations : options de montage droit, à angle droit, sur cloison et sur bride
- Manchon/baril à vis en acier inoxydable pour plus de durabilité
Interface des connecteurs SSMA RF
Dimension du connecteur RA Mini SMA SSMA RF :
Numéro de modèle : SSMA-JW2A-1 (câble d'accouplement SFF-50-1, câble OD 1,8 mm)
Numéro de modèle : SSMA-JW2A-2 (câble d'accouplement SFF-50-1, câble OD 1,8 mm)
Numéro de modèle : SSMA-JW3A-1 (câble d'accouplement SFF-50-1.5-1, câble OD 2,55 mm)
Numéro de modèle : SSMA-JW3A (câble d'accouplement SFF-50-1.5-1, câble OD 2,55 mm)
Applications
Xi'an Elite Electronics est spécialisé dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et aéronautiques
- Équipements de navigation et radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur SSMA RF est soigneusement emballé pour assurer la protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
Autres catalogues de produits
| Connecteurs RF SMA SSMA |
| Connecteurs SMP SMPM CSMP ASMP |
| Catalogue de connecteurs mmW (2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm, 0,8 mm) |
| Adaptateur RF entre séries (SMA vers SSMA, SMP vers SMPM, SMA vers 2,92 mm, SMA vers N....) |
| Connecteurs N TNC TNCA |
| Connecteurs BMA SBMA |
| Connecteurs MCX et MMCX |
| Connecteurs Micro D J30J+J30J+J55A+J55AM+J56J |
| Joints hermétiques verre-métal |
| Assemblage de câbles coaxiaux RF |
| Produit personnalisé (antennes, filtres, diviseurs de puissance, coupleur, composants de guide d'ondes, appareils de test, modules de package) |
