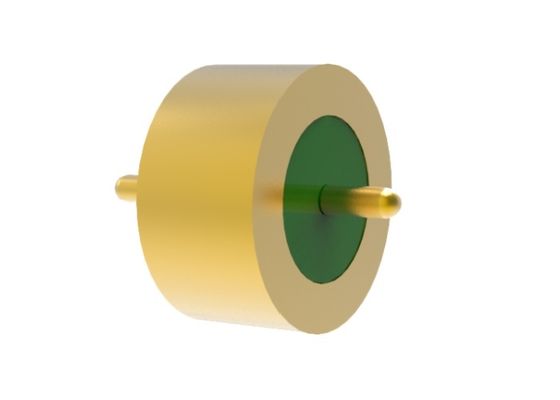

Connecteurs d'étanchéité en verre et en métal Résultats RF pour emballage hermétique M1710-2
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Verre en métal sceaux hermétiques | Épingle: | célibataire |
|---|---|---|---|
| Options de pointe d'épingle: | Arrondi | Certificat: | ROHS ISO-9001-2015 |
| Placage: | Plaqué or | Feedthrus DC: | Kovar 4J29 |
| Verre: | 7052, 7070 | Hermécité: | 1 x 10-9 CCHE / SEC @ 1 atm |
| Mettre en évidence: | Connecteurs à joints de joints métalliques,Résultats de l'analyse RF des emballages hermétiques |
||
Connecteurs à scellement verre-métal, traversées RF pour boîtiers hermétiques
Scellement verre-métal est également appeléIsolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants avec des exigences d'étanchéité gazeuse. Ce sont l'un des composants les plus critiques des composants d'étanchéité.Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en
 |
|
alliage Kovarfritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le bonding par fil d'or, le soudage et l'accouplement, etc.Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.Spécification :
Nom du produit
| Scellement verre-métal à tête de clou | Impédance |
| RF | Type |
| Simple | Options de pointe de broche |
| Arrondie | Plaque |
| Plaqué or | Traversées DC |
| Kovar 4J29 | Matériau du verre |
|
Couleur du verre
7052 ou 7070
|
Vert ou blanc
VSWR
|
| NA | Herméticité |
|
Taux de fuite < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Résistance d'isolement |
| ≥2000MΩ pour broche simple, ≥1000MΩ pour multipin, | Température de fonctionnement |
| -65℃~+260℃ | Caractéristiques : |
-Hermétique
-Qualité stable et haute fiabilité
-Petite taille
-Léger
-Bonding par fil d'or, soudage et accouplement au choix
Application :
Large gamme d'utilisation pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines aérospatial, avionique, automobile et autres. Il peut être utilisé avec les produits SMA, ondes millimétriques.
Avantages :
-Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Qualité militaire avec placage or 1,27 µm
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services à haute rentabilité
Image détaillée
-Qualité militaire avec placage or 1,27 µm
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services à haute rentabilité

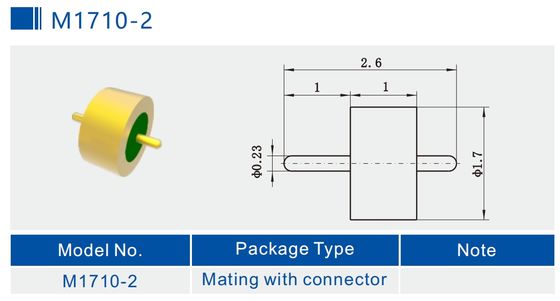

Image détaillée
Unité : mm
Liste des produits :
Catalog-Glass-to-Metal Hermetic Seals.pdfM1710-2
| Choix de soudage, d'accouplement et de bonding | Série JK DC à broche unique |
| Choix de soudage, d'accouplement et de bonding | Série JK DC à broche unique |
| Choix de soudage et d'accouplement | Série JK DC à broche unique |
| Choix de soudage et de bonding | Série non standard JK DC à broche unique |
| Choix de soudage et de bonding | Série non standard JK DC à broche unique |
| Choix de soudage et de bonding à tête de clou | Série JMC à embase multipin |
|
1 à 9 broches avec 1 à 3 rangées au choix
|
Dimensions personnalisées |
| Bienvenues |
REMARQUE : |
Nous avons plus de 100 000 types de
Connecteurs à scellement verre-métal hermétiques, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
