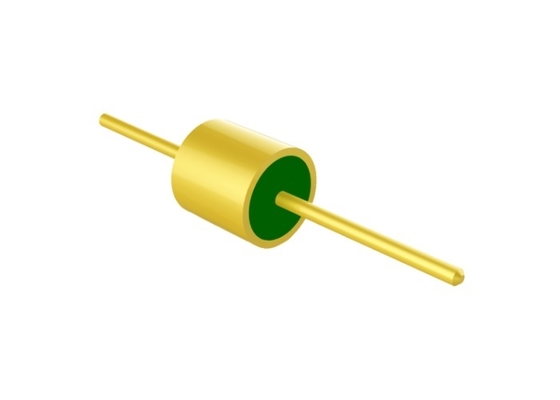

Connecteurs RF Feedthru 1 broche hermétiques 50 Ohms, scellés verre-métal, pour boîtiers personnalisés M2520
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Broche unique |
|---|---|---|---|
| Épingle: | Kovar 4J29 | Matériau du verre: | 7052 7070, DM308 |
| Hermécité: | <1,01325 x 10e-08 std.cc/s | Certificat: | ROHS ISO-9001-2015 |
| emballer: | Sceaux de verre à métal | Impédance: | RF 50 ohm |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Connecteurs M2520 à scellement verre-métal,Connecteurs hermétiques à scellement verre-métal,Connecteurs à scellement verre-métal pour boîtiers personnalisés |
||
Passage d'étanchéité RF hermétique à 1 broche 50 Ohms en verre sur métal pour boîtiers personnalisés

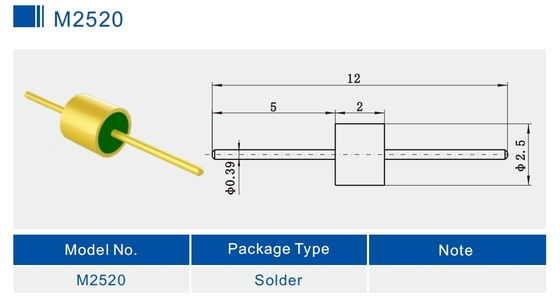

Spécification de M2520:
| Nom du produit | Étanchéité verre sur métal hermétique |
| Impédance | RF 50 Ohms |
| Type | 1 broche |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070 ou DM308
Vert ou Blanc
|
| Gamme de fréquences | DC-18GHz |
| ROS | 1.35 |
| Tension de tenue | ≥500V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Passages d'étanchéité RF/DC hermétiques en verre sur métal /Embase multipin /Connecteur est également appelé isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ils constituent l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que le bonding par fil d'or, le soudage et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : choix entre bonding par fil d'or, soudage et accouplement
Application :
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec des produits SMA et ondes millimétriques.
Avantages :
-Plaquage or 1.27um
- Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Produits et services hautement rentables
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF 50Ω à broche unique | Choix soudage, accouplement et bonding |
| Série standard JM RF 50Ω à broche unique | Choix soudage, accouplement et bonding |
| Série non standard JM RF 50Ω à broche unique | Choix soudage, accouplement et bonding |
| Série JK DC à broche unique | Choix soudage et bonding |
| Série standard JK DC à broche unique | Choix soudage et bonding |
| Série non standard JK DC à broche unique | Choix soudage et bonding à tête de clou |
|
Série JMC Embase multipin
|
1 à 9 broches avec choix de 1 à 3 rangées |
| Dimensions personnalisées |
Large gamme |
NOTE :
Nous avons plus de 100 000 types de Connecteurs hermétiques en verre sur métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
