Connecteurs RF hermétiques à 1 broche de 50 Ohm avec scellage verre-métal pour boîtiers personnalisés M2520
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Broche unique |
|---|---|---|---|
| Épingle: | Kovar 4J29 | Matériau du verre: | 7052 7070, DM308 |
| Hermécité: | <1,01325 x 10e-08 std.cc/s | Certificat: | ROHS ISO-9001-2015 |
| emballer: | Sceaux de verre à métal | Impédance: | RF 50 ohm |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Passage RF hermétique à 1 broche,Connecteur à scellage verre-métal de 50 Ohm,Passage M2520 pour boîtiers personnalisés |
||
Garniture hermétique à broche unique 50 Ohm scellée verre-métal pour boîtiers personnalisés

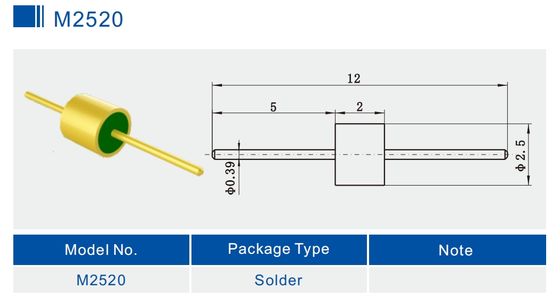

Spécification de M2520:
| Nom du produit | Scellage verre-métal hermétique |
| Impédance | RF 50 Ohm |
| Type | 1 broche |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7052 ou 7070 ou DM308
Vert ou Blanc
|
| Gamme de fréquences | DC-18GHz |
| VSWR | 1.35 |
| Tension de tenue | ≥500V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Garnitures RF/DC hermétiques scellées verre-métal /En-têtes multipins /Connecteur est également appelé Isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de contrôle entre modules et modules, modules et composants nécessitant une étanchéité au gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le bonding par fil d'or, le soudage et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : Bonding par fil d'or, soudage et méthode d'accouplement au choix
Application :
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec des produits SMA et ondes millimétriques.
Avantages :
-Plaquage or 1.27um
-Strict contrôle des tolérances
-Conception standard et personnalisée au choix.
-Produits et services rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM à broche unique RF 50Ω | Choix de soudage, d'accouplement et de bonding |
| Série standard JM à broche unique RF 50Ω | Choix de soudage, d'accouplement et de bonding |
| Série JM non standard à broche unique RF 50Ω | Choix de soudage, d'accouplement et de bonding |
| Série JK à broche unique DC | Choix de soudage et de bonding |
| Série standard JK à broche unique DC | Choix de soudage et de bonding |
| Série JK non standard à broche unique DC | Choix de soudage et de bonding en tête d'aiguille |
|
Série JMC à en-tête multipin
|
Choix de 1 à 9 broches avec 1 à 3 rangées |
| Dimensions personnalisées |
Large gamme |
NOTE :
Nous avons plus de 100 000 types de Connecteurs hermétiques scellés verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
