Connecteur d'embase à 3 broches hermétique à broches coupées droites avec surface de liaison MC-789-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 3 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Nom de marque: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| Mettre en évidence: | Connecteur d'embase à 3 broches avec surface de liaison,Connecteur d'embase à 3 broches MC-789-JH |
||

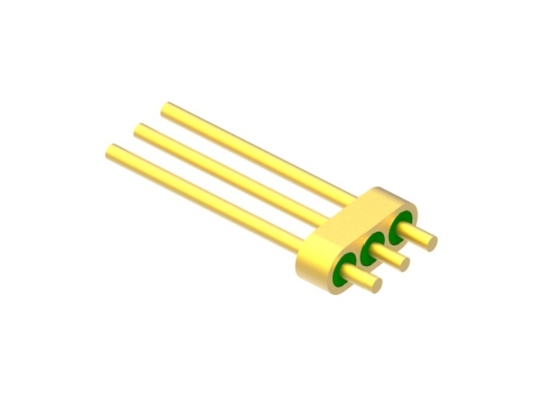

Connecteur hermétique à 3 broches et à plusieurs broches, broche coupée droite avec surface de liaison
Spécification de MC-789-JH:
| Nom du produit | Hermétique à 3 broches Connecteur multi-broches avec surface de liaison |
| Impédance | NA |
| Type | 3 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7070
Vert
|
| Plage de fréquences | NA |
| VSWR | NA |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |

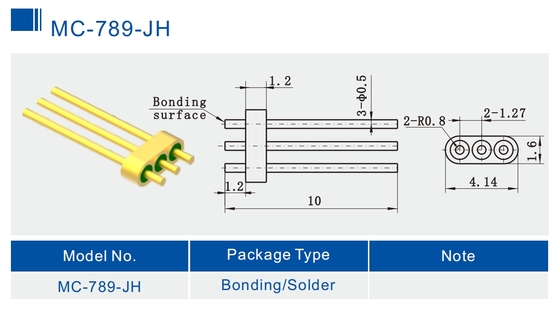

Image détaillée (mm) de MC-789-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
----------------------------------------------------------------------------------------------------------------------------------------
Autres connecteurs hermétiques à 3 broches :
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
Introduction
Passages RF/CC en verre hermétique-métal /Connecteurs multi-broches /Connecteur est aussi appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de contrôle entre les modules et les modules, les modules et les composants avec des exigences d'étanchéité au gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et à faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar qui est fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le collage de fils d'or, le brasage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : collage de fils d'or, brasage et méthode d'accouplement au choix
Application :
Large gamme d'applications des boîtiers électroniques, des contre-mesures électroniques, des satellites, des missiles, des radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec SMA, les produits à ondes millimétriques.
Avantages :
-Qualité militaire avec placage or 1,27 um
-Contrôle strict de la tolérance
-Conception standard et personnalisée au choix.
-Produits et services rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF simple broche 50Ω | Choix de brasage, d'accouplement et de collage |
| Série standard JM RF simple broche 50Ω | Choix de brasage, d'accouplement et de collage |
| Série non standard JM RF simple broche 50Ω | Choix de brasage, d'accouplement et de collage |
| Série JK CC simple broche | Choix de brasage et de collage |
| Série standard JK CC simple broche | Choix de brasage et de collage |
| Série non standard JK CC simple broche | Choix de brasage et de collage de tête de clou |
|
Série JMC de connecteurs multi-broches
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
