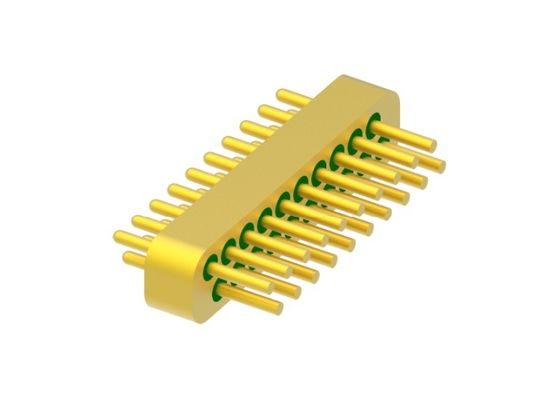

Connecteurs électriques hermétiques à 20 broches et 2 rangées, de petite taille, avec liaison filaire en or MC-827T1-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | En-têtes hermétiques multi-broches | Impédance: | Autre |
|---|---|---|---|
| Épingle: | 20 broches | Rangée: | 2 rangées |
| Placage: | Plaqué or | Épingle: | Kovar 4J29 |
| Verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | ||
| Mettre en évidence: | connecteurs hermétiques à 20 broches,connecteurs à fil d'or de 0,5 mm de diamètre de broche |
||
20 broches 2 rangées 0,5 mm de diamètre de broche, embase hermétique avec surface de connexion par fil d'or
Étanchéité verre-métal, traversées RF/DC /Embases multipoints /Connecteur est également appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ils sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central offre une variété de styles de terminaison tels que la connexion par fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification:
| Nom du produit | Verre-métal Embases multipoints |
| Impédance | autre |
| Type | 20 broches |
| Rangées | 2 rangées |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou Blanc
|
| Plage de fréquences | N/A |
| ROS | N/A |
| Tension de tenue | ≥300V |
|
Étanchéité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipoint, |
| Température de fonctionnement | -65℃~+260℃ |

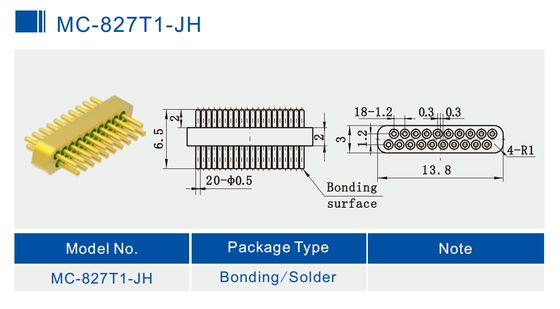

Image détaillée
Unité:mm
Liste des produits:
| RF monobroche 50Ω série JM | Choix de soudage, d'accouplement et de connexion |
| RF monobroche 50Ω série standard JM | Choix de soudage, d'accouplement et de connexion |
| RF monobroche 50Ω série non standard JM | Choix de soudage, d'accouplement et de connexion |
| DC monobroche série JK | Choix de soudage et de connexion |
| DC monobroche série standard JK | Choix de soudage et de connexion |
| DC monobroche série non standard JK | Choix de soudage et de connexion à tête d'épingle |
|
Embase multipoint série JMC
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
Catalogue-Étanchéités verre-métal.pdf
Caractéristiques:
- Petite taille
- Léger
- Hermétique
- Qualité stable et haute fiabilité
- Conducteur interne : connexion par fil d'or, soudage et accouplement au choix
Application:
Large gamme d'applications pour les boîtiers électroniques, aérospatiale commerciale, satellites, radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Peut être utilisé avec des produits SMA, des produits à ondes millimétriques.
Avantages:
- Plaqué or 1,27 µm
- Contrôle de tolérance
strict-
Conception standard et personnalisée au choix.- Produits et services
hautement rentables
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits personnalisés
REMARQUE:Nous avons plus de 100 000 types de Connecteurs étanches verre-métal,
