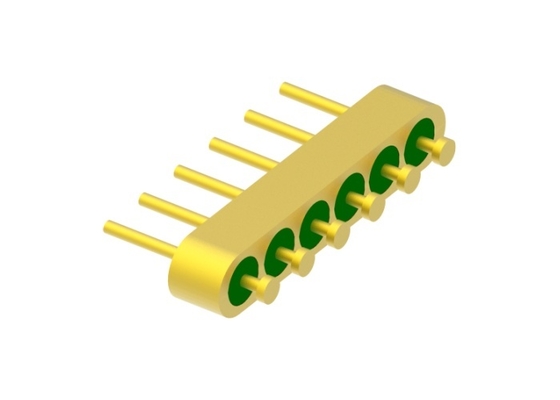

Tête de cloisonnage à 6 broches Tête de cloisonnage hermétique en verre à métal avec surface de liaison au fil d'or MC-1133-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 6 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Nom de marque: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Mettre en évidence: | Tête d'étanchéité de verre à métal à 6 broches,étanchéité de fil d'or à l'en-tête du joint hermétique,Connecteur métallique en verre MC-1133-JH |
||
Connecteur hermétique multipolaire DC à tête de clou à 6 broches avec surface de liaison fil d'or

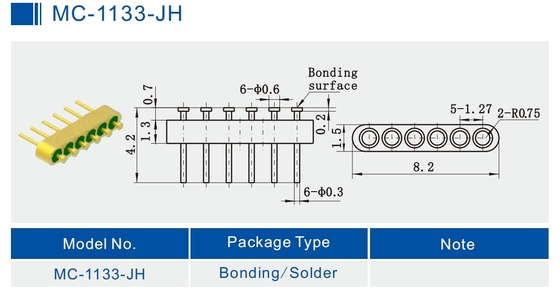

Spécification de MC-1133-JH:
| Nom du produit | Connecteur multipolaire hermétique à tête de clou |
| Impédance | NA |
| Type | 6 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070 ou DM308
Vert ou Blanc
|
| Gamme de fréquences | NA |
| VSWR | NA |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Passages RF/DC hermétiques verre-métal /Connecteurs multipolaires /Connecteur est aussi appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de contrôle entre les modules et les modules, les modules et les composants avec des exigences d'étanchéité au gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et à faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar qui est fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que la liaison fil d'or, le brasage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : Liaison fil d'or, brasage et méthode d'accouplement au choix
Application :
Large gamme d'applications des boîtiers électroniques, des contre-mesures électroniques, des satellites, des missiles, des radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec SMA, les produits à ondes millimétriques.
Avantages :
-Qualité militaire avec placage or 1,27 um
-Contrôle strict de la tolérance
-Conception standard et personnalisée au choix.
-Produits et services rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM à broche unique RF 50Ω | Choix de brasage, d'accouplement et de liaison |
| Série standard JM à broche unique RF 50Ω | Choix de brasage, d'accouplement et de liaison |
| Série non standard JM à broche unique RF 50Ω | Choix de brasage, d'accouplement et de liaison |
| Série JK à broche unique DC | Choix de brasage et de liaison |
| Série standard JK à broche unique DC | Choix de brasage et de liaison |
| Série non standard JK à broche unique DC | Choix de brasage et de liaison à tête de clou |
|
Série JMC de connecteurs multipolaires
|
1 à 9 broches avec un choix de 1 à 3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
