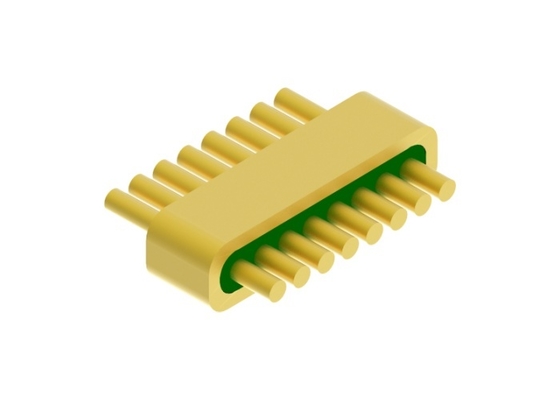

Connecteur de tête à 8 broches Kovar 4J29 DC hermétique à découpe droite pour la soudure MC-1766-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Multi-broches |
|---|---|---|---|
| Numéro d'épingle: | 8 broches | Épingle: | Kovar 4J29 |
| Matériau du verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | emballer: | Sceaux de verre à métal |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Connecteur hermétique Kovar 4J29,connecteur de soudure à tête à 8 broches,connecteur CC à joints vitre-métal |
||
Embase Hermétique DC Multi-broches à Coupe Droite pour Soudure
Spécification de MC-1766-JH:
| Nom du produit | Hermétique Coupe DroiteEmbase Multi-broches |
| Impédance | N/A |
| Type | 8 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou Blanc
|
| Plage de fréquences | N/A |
| ROS | N/A |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |

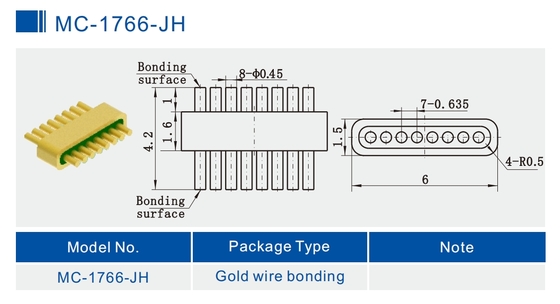

Image détaillée (mm) de MC-1766-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
Introduction
Passes-fils RF/DC hermétiques verre-métal /Embases multi-broches /Connecteur est également appelé isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que le bonding par fil d'or, la soudure et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : Bonding par fil d'or, soudure et méthode d'accouplement au choix
Application :
Large gamme d'applications pour les boîtiers électroniques, l'aérospatiale commerciale, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA, ondes millimétriques.
Avantages :
-Plaqué or 1.27um
- Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Produits et services hautement rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF mono-broche 50Ω | Choix soudure, accouplement et bonding |
| Série Standard JM RF mono-broche 50Ω | Choix soudure, accouplement et bonding |
| Série Non-Standard JM RF mono-broche 50Ω | Choix soudure, accouplement et bonding |
| Série JK DC mono-broche | Choix soudure et bonding |
| Série Standard JK DC mono-broche | Choix soudure et bonding |
| Série Non-Standard JK DC mono-broche | Choix soudure et bonding en tête de clou |
|
Série JMC Embase multi-broches
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
NOTE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
