Connecteurs électriques hermétiques à 12 broches, 2 rangées, petite taille, liaison fil d'or MC-2188
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | En-têtes hermétiques multi-broches | Impédance: | Autre |
|---|---|---|---|
| Épingle: | 12 broches | Rangée: | 2 rangées |
| Placage: | Plaqué or | Épingle: | Kovar 4J29 |
| Verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | ||
| Mettre en évidence: | Connecteurs électriques hermétiques à 12 broches,Connecteurs de petite taille à liaison fil d'or,Connecteurs MC-2188 à joint verre-métal |
||

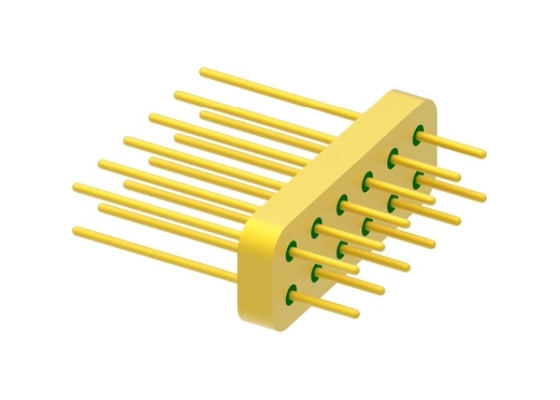

12Connecteurs multipoints hermétiques à 2 rangées avec surface de connexion par fil d'or
Étanchéités hermétiques verre-métal RF/DC /Connecteurs multipoints /Connecteur est également appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ils constituent l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la connexion par fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification:
| Nom du produit | Verre-métal Connecteurs multipoints |
| Impédance | autre |
| Type | 12 broches |
| Rangées | 2 rangées |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070 ou DM308
Vert ou Blanc
|
| Plage de fréquences | NA |
| ROS | NA |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipoint, |
| Température de fonctionnement | -65℃~+260℃ |
Image détaillée
Unité:mm
Liste des produits:
| Connecteurs RF monopoint JM série 50Ω | Choix de soudage, d'accouplement et de connexion |
| Connecteurs RF monopoint JM série standard 50Ω | Choix de soudage, d'accouplement et de connexion |
| Connecteurs RF monopoint JM série non standard 50Ω | Choix de soudage, d'accouplement et de connexion |
| Connecteurs DC monopoint JK série | Choix de soudage et de connexion |
| Connecteurs DC monopoint JK série standard | Choix de soudage et de connexion |
| Connecteurs DC monopoint JK série non standard | Choix de soudage et de connexion par tête d'épingle |
|
Connecteurs multipoints série JMC
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
Catalog-Glass-to-Metal Hermetic Seals.pdf
Caractéristiques:
- Petite taille
- Léger
- Hermétique
- Qualité stable et haute fiabilité
- Conducteur interne : choix entre connexion par fil d'or, soudage et accouplement
Application:
Large gamme d'applications pour les boîtiers électroniques, aérospatiale commerciale, satellites, radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Peut être utilisé avec des produits SMA et ondes millimétriques.
Avantages:
- Plaqué or 1,27 µm
- Contrôle strict des tolérances
- Conception standard et personnalisée au choix.
- Produits et services hautement rentables
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits personnalisés
REMARQUE:
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
