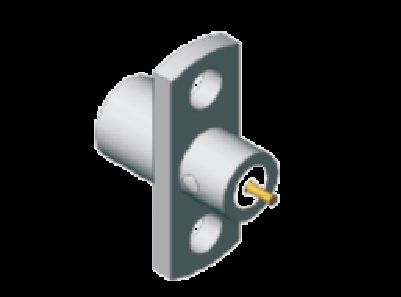

SMP en acier inoxydable, montage de panneau de détente à moitié mâle, montage de flange à 2 trous, montage de flange à frein limité jusqu'à 18 GHz

Description du produit :

Le connecteur RF SMP est un connecteur coaxial RF subminiature à enclenchement conçu pour des applications à haute fréquence jusqu'à 40 GHz. Il est connu pour sa taille compacte et ses performances fiables, ce qui le rend idéal pour une utilisation dans divers appareils électroniques, systèmes, communication, station spatiale, radar, etc. pour la connexion entre les cartes. Il peut économiser un plus grand espace de montage pour réaliser une connexion de carte haute densité. La fiche mâle a trois structures : détented complète, détented limitée (également appelée semi-détented, demi-détented) et alésage lisse (y compris le gant d'attrapeur).

Selon la différente application d'utilisation, l'utilisateur peut choisir la fiche mâle avec différentes structures. Lorsque l'utilisateur n'a pas besoin d'interférence de fréquence, il peut choisir le détented complet. Le détented completa la force de rétention de connexion maximale, les meilleures performances de résistance aux vibrations et aux chocs. Il est couramment utilisé pour la connexion de câble.

Lorsque l'utilisateur a besoin de nombreuses insertions, il peut utiliser le détented limité (également appelé semi-détented, demi-détented).la force de rétention est moyennebasée sur la structure à alésage lisse. Il est largement utilisé pour l'assemblage de circuits imprimés et les connexions d'accouplement aveugle.

Lorsque l'utilisateur a besoin de plus ou doit assembler de nombreux connecteurs RF SMP, il peut choisir la structure à alésage lisse. L'alésage lissea les mêmes forces d'engagement et de désengagement et permet un désalignement axial et radial. Il est souvent utilisé dans les connexions d'accouplement aveugle.

La dimension extérieure du connecteur RF SMP en acier inoxydable mâle à détented limitée (Unité : mm) :SMP-JFD127G

Autre acier inoxydableConnecteur mâle SMP RF à montage sur panneau 2 trousModèle similaire : Série SMP-JFD129G

Autre acier inoxydableConnecteur mâle SMP à montage sur panneau 2 trousModèle similaire : Série SMP-JFD19G, cette série nous avons également l'interface avec alésage lisse.

Plus de produits, veuillez nous contacter librement pour le catalogue des connecteurs SMP à montage par bride sales3@xa-elite.com.cn

Applications :

Xi'an Elite Electronic est un fabricant leader de connecteurs et adaptateurs RF, de composants micro-ondes/guides d'ondes et d'assemblages de câbles, desservant l'aérospatiale, l'aviation, la navigation, les satellites, le radar,communicationsdepuis plus de 23 ans.

Personnalisation :

Services de personnalisation de produits pour connecteurs RF SMP disponibles :

Marque : ELT

MOQ : 200 pièces

Prix : Selon la quantité

Veuillez nous envoyer le dessin ou les détails et nous laisserons notre ingénieur organiser l'évaluation ou nous vous recommanderons le modèle alternatif ou vous fournirons notre solution.

Nous pouvons également fournir la personnalisation pour les connecteurs tels queSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connecteurs Micro D,terminaisons RF,Antennes, Filtres, Répartiteurs de puissance, Coupleurs.

Emballage et expédition :

Emballage pour connecteur RF SMP :

1 pièce/ petit sac en plastique

10 pièces/ grand sac en plastique

100 pièces/ boîte en carton

Le connecteur RF SMP est emballé en toute sécurité dans une petite boîte en carton pour assurer sa protection pendant l'expédition. La boîte est étiquetée avec le nom du produit et les spécifications pour une identification facile.

Pour l'expédition, le connecteur mâle RF SMP est placé dans un carton. Nous fournirons le numéro de suivi après l'expédition.
