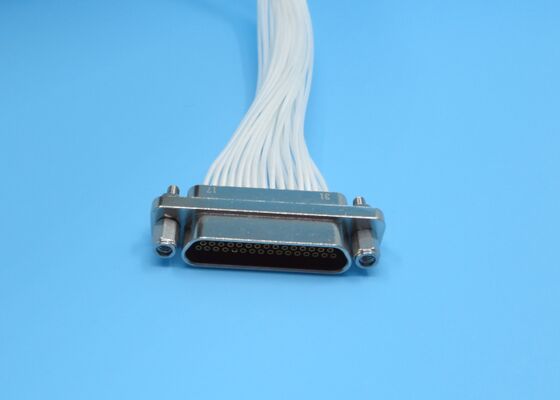

Connecteur de la série J30J 31contacts Receptacle féminin avec longueur de fil 200 mm pour systèmes de télémétrie et de contrôle
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs série J30J | Autre nom: | Connecteurs micro-D |
|---|---|---|---|
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Alliage d'aluminium, nickel |
| Isolation diélectrique: | PBT | DWV: | Pour les appareils électriques |
| Termination du contact: | Ondulation | Résistance d'isolation: | ≥5000MΩ |
| Numéro d'identification: | 31contacts | Température de fonctionnement: | -55 ℃ ~ + 125 ℃ |
| Température de stockage.: | -55 ℃ ~ + 125 ℃ | Longueur du fil: | 1000 mm, 500 mm, 300 mm, 200 mm, |
| Cable d'accouplement: | AFR-250, fil blanc 0,10 mm2 ~ 0,15 mm2 | Personnalisation: | Longueur de fil différente |
| Application: | Télémétrie, systèmes de contrôle, Satcom, Télécom | ||
| Mettre en évidence: | Connecteur féminin de la série J30J 31,Connecteur de la série J30J avec fil de 200 mm,Connecteur du système de contrôle de télémétrie de la série J30J |
||
Description du produit :
Le connecteur de la série J30J est largement utilisé dans les domaines où les exigences en matière de taille, de poids et de fiabilité sont strictes. Il s'agit d'un connecteur de signal miniature haute densité résistant aux environnements difficiles. Cette série est un composant clé dans la miniaturisation et la réduction du poids des équipements électroniques modernes.
Système de contact:
Adopte des contacts à broches torsadées flexibles, avec un pas de contact de 1,27 mm.
Contacts : 9, 15, 21, 25, 31, 37, 51, 66, 74, 100 broches
Les contacts sont en alliage de cuivre plaqué or pour garantir une faible résistance de contact et une résistance à la corrosion.
Adopte des contacts à broches torsadées flexibles, avec un pas de contact de 1,27 mm.
Contacts : 9, 15, 21, 25, 31, 37, 51, 66, 74, 100 broches
Les contacts sont en alliage de cuivre plaqué or pour garantir une faible résistance de contact et une résistance à la corrosion.
Boîtier et blindage:
Boîtier en alliage d'aluminium avec placage nickel chimique ; verrouillage fileté assurant une connexion sécurisée sous vibration.
Boîtier en alliage d'aluminium avec placage nickel chimique ; verrouillage fileté assurant une connexion sécurisée sous vibration.
Styles de terminaison:
Prend en charge la soudure de fil, le montage sur PCB à angle droit / droit et le sertissage avec fil.
Prend en charge la soudure de fil, le montage sur PCB à angle droit / droit et le sertissage avec fil.
Données techniques :
Dimension extérieure du connecteur de la série J30J, réceptacle femelle à 31 contacts :
| Modèle de produit | J30J-31ZKP-200 (31 broches, réceptacle femelle, longueur de fil 200 mm) | ||
| Technique | Matériaux et finition | ||
| Impédance | / | Conducteur central | Alliage de cuivre, placage or |
| DWV | 800V | Conducteur extérieur | Alliage d'aluminium, placage nickel |
| Résistance d'isolement | >5000MΩ | Diélectrique d'isolement | PBT |
| Température | Temp. de fonctionnement : -55℃~+125℃ Temp. de stockage : -55℃~+125℃ | ||
Applications :
Aérospatiale : Système radar, satcom et systèmes de télémétrie et de contrôle
Électronique : Électronique de communication, équipements et systèmes embarqués
Industrie haut de gamme : Équipement médical, instruments de test, équipement de détection de fond de puits
Équipement micro-ondes et RF : Modules émetteurs-récepteurs miniatures, interconnexion PCB-à-PCB / PCB-à-câble
Personnalisation :
Personnalisez vos connecteurs de la série J30J avec les services de personnalisation de produits d'Elite Electronics :
Nous pouvons également personnaliser des broches spéciales telles que 12 broches, 24 broches, 35 broches, 39 broches, 41 broches. Nous organiserons l'évaluation du projet par notre ingénieur avant la personnalisation.
Emballage et expédition :
- Emballage :
Le connecteur de la série J30J est solidement emballé dans une boîte en carton durable pour éviter tout dommage pendant l'expédition.
- Expédition :
Nous utilisons fedex, DHL ou le transport aérien pour garantir une livraison sûre et rapide de vos connecteurs de la série J30J.
