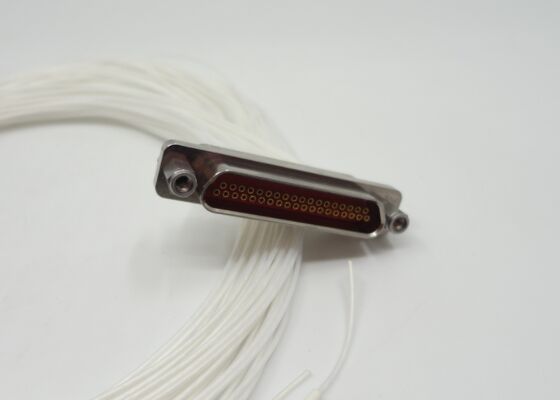

Connecteur de la série J30J Rectangulaire 37 contacts Socket féminin avec longueur de fil 300 mm pour système radar
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs série J30J | autre nom: | Connecteurs micro-D |
|---|---|---|---|
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Alliage d'aluminium, nickel |
| DWV: | Pour les appareils électriques | Termination du contact: | Ondulation |
| Résistance d'isolation: | ≥5000MΩ | Numéro d'identification: | 37contacts |
| Isolation diélectrique: | PBT | Température de fonctionnement: | -55 ℃ ~ + 125 ℃ |
| Température de stockage.: | -55 ℃ ~ + 125 ℃ | Cable d'accouplement: | AFR-250, fil blanc 0,10 mm2 ~ 0,15 mm2 |
| Longueur de fil: | 1000 mm, 500 mm, 300 mm, 200 mm, | Personnalisation: | Longueur de fil différente |
| Mettre en évidence: | Connecteur de prise de courant féminin de la série J30J,37 contacts connecteur rectangulaire avec fil,connecteur de système radar avec fil de 300 mm |
||
Description du produit:
Les connecteurs micro-rectangulaires de la série J30J sont conçus pour des applications exigeantestaille ultra-compacte, structure légère et fiabilité élevéeEn tant que connecteur miniature à haute densité conçu pour résister à des environnements difficiles, la série J30J est un composant essentiel dans leminiaturisation et optimisation du poidsde systèmes électroniques modernes
Système de contact
Il est doté de contacts flexibles à broche1.27 mm d'écart de contactpour une performance électrique stable.
Configurations de contacts disponibles:9, 15, 21, 25, 31, 37, 51, 66, 74 et 100 épingles.
Les contacts sont construits à partir dealliage de cuivre plaqué orpour fournir une faible résistance au contact et une excellente résistance à la corrosion.
Il est doté de contacts flexibles à broche1.27 mm d'écart de contactpour une performance électrique stable.
Configurations de contacts disponibles:9, 15, 21, 25, 31, 37, 51, 66, 74 et 100 épingles.
Les contacts sont construits à partir dealliage de cuivre plaqué orpour fournir une faible résistance au contact et une excellente résistance à la corrosion.
Logement et protection
Installé dans une maison robustealliage d'aluminium revêtu de nickel sans électropour la durabilité et le blindage efficace.
Équipé d'un accouplement fileté pour assurer uneconnexion sécurisée et résistante aux vibrationsdans des conditions d'exploitation exigeantes.
Installé dans une maison robustealliage d'aluminium revêtu de nickel sans électropour la durabilité et le blindage efficace.
Équipé d'un accouplement fileté pour assurer uneconnexion sécurisée et résistante aux vibrationsdans des conditions d'exploitation exigeantes.
Options de résiliation
Prend en charge plusieurs styles de terminaison, y comprisles pièces d'assemblage à l'aide d'un système de soudage, le montage en angle droit / en ligne droite des PCB et l'assemblage en crimp-to-wire.
Prend en charge plusieurs styles de terminaison, y comprisles pièces d'assemblage à l'aide d'un système de soudage, le montage en angle droit / en ligne droite des PCB et l'assemblage en crimp-to-wire.
Données techniques:
Dimension de contour des connecteurs de la série J30J 37
| Modèle de produit |
J30J-37ZKP-200 (37 broches, prise féminine, longueur de fil 200 mm) |
||
| Le secteur privé | Matériaux et finition | ||
| Impédance | / | Conducteur central | Alliage de cuivre, plaqué or |
| VDV | Pour les appareils électriques | Conducteur extérieur | Alliage d'aluminium, nickel |
| Résistance à l'isolation | > 5000 MΩ | Diélectrique d'isolation | PBT |
| Température | Température de fonctionnement: -55°C à +125°C Température de stockage: -55°C à +125°C | ||
Applications:
Aérospatiale:Système radar, satellite et télémétrie et systèmes de contrôle
électronique:Produits électroniques de communication, équipements et systèmes montés sur véhicules
Industrie haut de gamme:Équipement médical, instruments d'essai, équipement de détection des trous
Équipement de micro-ondes et RF:Modules émetteurs-récepteurs miniatures, interconnexion PCB-PCB / PCB-cable
Personnalisation:
Personnalisez vos connecteurs de la série J30J avec Elite Electronics
Nous pouvons également personnaliser les broches spéciales telles que les 12 broches, 24 broches, 35 broches, 39 broches, 41 broches, nous organiserons l'évaluation du projet par notre ingénieur avant la personnalisation.
Emballage et expédition
- Emballage:
Les connecteurs de la série J30J sont emballés en toute sécurité dans une boîte en carton durable pour éviter les dommages pendant l'expédition.
- Pour la navigation:
Nous utilisons FedEx, DHL ou l'expédition aérienne pour assurer la livraison sûre et rapide de vos connecteurs de la série J30J.
