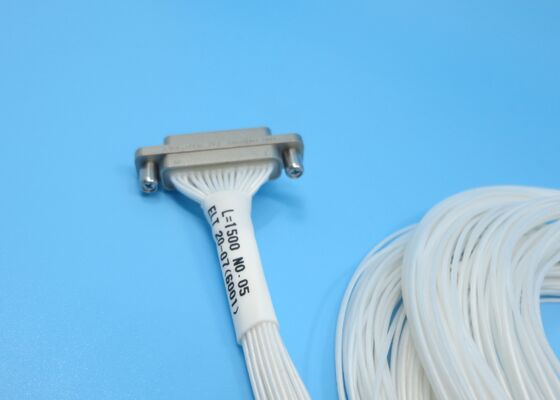

Connecteur rectangulaire série J30J, fiche mâle 37 contacts avec longueur de câble de 1500 mm pour transmission de signal
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs série J30J | autre nom: | Connecteurs micro-D |
|---|---|---|---|
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Alliage d'aluminium, nickel |
| Contacts: | prise masculine | DWV: | Pour les appareils électriques |
| Termination du contact: | Ondulation | Résistance d'isolation: | ≥5000MΩ |
| Numéro d'identification: | 37contacts | Isolation diélectrique: | PBT |
| Température de fonctionnement: | -55 ℃ ~ + 125 ℃ | Température de stockage.: | -55 ℃ ~ + 125 ℃ |
| Cable d'accouplement: | AFR-250, fil blanc 0,10 mm2 ~ 0,15 mm2 | Longueur de fil: | 1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm |
| Personnalisation: | Longueur de fil différente | ||
| Mettre en évidence: | Connecteur rectangulaire série J30J,37 contacts,Fiche mâle série J30J pour transmission de signal |
||
Description du produit :
Les connecteurs micro-rectangulaires de la série J30J sont optimisés pour les équipements aérospatiaux et portables. La série J30J combine une taille ultra-compacte, une construction légère et une haute fiabilité. Dotés d'un blindage robuste en alliage d'aluminium et d'un accouplement fileté résistant aux vibrations, ces connecteurs garantissent une transmission de signal stable dans des environnements difficiles, facilitant la miniaturisation et la réduction de poids des systèmes électroniques modernes.Système de contact
Dispose de contacts flexibles à broches torsadées avec un pas de contact de 1,27 mm pour des performances électriques stables.
Configurations de contacts disponibles : 9, 15, 21, 25, 31, 37, 51, 66, 74 et 100 broches.Les contacts sont en alliage de cuivre plaqué or pour fournir une faible résistance de contact et une excellente résistance à la corrosion.
Boîtier et blindageLogé dans un alliage d'aluminium robuste avec placage au nickel chimique pour la durabilité et un blindage efficace.
Équipé d'un accouplement fileté pour assurer une connexion sécurisée et résistante aux vibrations dans des conditions d'exploitation exigeantes.Options de terminaisonPrend en charge plusieurs styles de terminaison, y compris la terminaison à souder, le montage sur PCB à angle droit / droit et l'assemblage à sertir sur fil.
Configurations de contacts disponibles : 9, 15, 21, 25, 31, 37, 51, 66, 74 et 100 broches.Les contacts sont en alliage de cuivre plaqué or pour fournir une faible résistance de contact et une excellente résistance à la corrosion.
Boîtier et blindageLogé dans un alliage d'aluminium robuste avec placage au nickel chimique pour la durabilité et un blindage efficace.
Équipé d'un accouplement fileté pour assurer une connexion sécurisée et résistante aux vibrations dans des conditions d'exploitation exigeantes.Options de terminaisonPrend en charge plusieurs styles de terminaison, y compris la terminaison à souder, le montage sur PCB à angle droit / droit et l'assemblage à sertir sur fil.
Agencements de contacts :
Données techniques :Dimension extérieure du connecteur série J30J 37 contacts mâle :Modèle de produit
J30J-37TJL-1500 (37 broches, fiche mâle, longueur de câble 1500 mm)TechniqueMatériaux et finition
Données techniques :Dimension extérieure du connecteur série J30J 37 contacts mâle :Modèle de produit
J30J-37TJL-1500 (37 broches, fiche mâle, longueur de câble 1500 mm)TechniqueMatériaux et finition
Impédance / Conducteur central
Alliage de cuivre, placage orTension de tenue800V
Alliage de cuivre, placage orTension de tenue800V
Résistance d'isolement
>5000MΩ
| Diélectrique d'isolation |
PBT |
||
| Température | Temp. de fonctionnement : -55℃~+125℃ Temp. de stockage : -55℃~+125℃ | ||
| Applications : | Aérospatiale : Systèmes radar, satcom et télémétrie et contrôle | Électronique : Électronique de communication, équipements et systèmes embarqués | Industrie haut de gamme : Équipements médicaux, instruments de test, équipements de détection de fond de puits |
| Équipement micro-ondes et RF : Modules émetteurs-récepteurs miniatures, interconnexion PCB-à-PCB / PCB-à-câble | Personnalisation : | Personnalisez vos connecteurs de la série J30J avec les services de personnalisation de produits d'Elite Electronics : | Nous pouvons également personnaliser des broches spéciales telles que 12 broches, 24 broches, 35 broches, 39 broches, 41 broches. Nous organiserons une évaluation du projet par notre ingénieur avant la personnalisation. |
| Emballage et expédition : | Emballage : Les connecteurs de la série J30J sont emballés en toute sécurité dans une boîte en carton durable avec une mousse de protection intérieure pour éviter tout dommage pendant l'expédition. | Expédition : Nous utilisons des services de messagerie fiables pour une livraison sûre et rapide. Toutes les expéditions comprennent des numéros de suivi et sont emballées de manière sécurisée pour éviter toute mauvaise manipulation pendant le transport. | |
