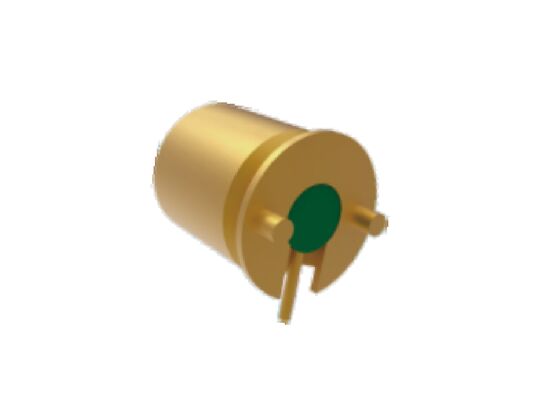

Bâti droit 40GHz 50Ω de surface de Jack femelle de trou lisse hermétiquement scellé de carte PCB de SMP

1. Détente complète

• Caractéristiques mécaniques: Il s'agit du type d'interface de connecteur RF SMP avec la force de rétention la plus élevée. Il nécessite une force d'insertion importante, et un son "clic" distinct indique qu'il est complètement verrouillé en place.
• Avantages: Il offre la meilleure résistance aux vibrations et aux chocs, garantissant une connexion très stable qui n'est pas facilement déconnectée accidentellement.
• Inconvénients: En raison de la connexion serrée, une force de traction considérable est nécessaire pour la déconnecter. Les accouplements et désaccouplements fréquents affectent considérablement sa durée de vie, qui est généralement d'environ 100 cycles seulement.
• Applications  Note 1 : Principalement utilisé dans les occasions nécessitant une grande stabilité, telles que l'avionique et les systèmes radar. Il est souvent utilisé pour les connexions de câbles qui sont rarement déconnectées une fois installées.
•


2. Détente limitée

• Caractéristiques mécaniques  Note 1 : Également connu sous le nom de "Détente limitée", il établit un équilibre entre la force de rétention et la facilité d'utilisation. Sa force de connexion se situe entre celle de la détente complète et celle de l'alésage lisse.
• Avantages de performance  Note 1 : Par rapport à la détente complète, il est plus facile à accoupler et à désaccoupler, tout en offrant une meilleure stabilité de connexion que l'alésage lisse. Il convient aux scénarios de test nécessitant des connexions et des déconnexions fréquentes.
• Inconvénients: Bien que plus durable que la détente complète, sa durée de vie n'est toujours pas aussi longue que celle du type à alésage lisse.
• Applications  Note 1 : Très adapté aux mesures de précision et aux équipements modulaires nécessitant une maintenance fréquente. C'est un choix courant dans le domaine des tests et mesures.
•


3. Alésage lisse

• Caractéristiques mécaniques: L'interface du connecteur RF SMP n'a pas de structure de détente (verrouillage), ce qui entraîne une force de rétention de connexion minimale. L'insertion et le retrait sont tous deux très faciles.
• Avantages  Note 1 : Il permet certaines erreurs de désalignement dans les directions axiale et radiale, ce qui le rend très adapté aux applications d'accouplement à l'aveugle à haute densité. Il a la durée de vie d'accouplement la plus longue.
• Inconvénients  Note 1 : La stabilité de la connexion est la pire ; elle est sujette au desserrage ou à la déconnexion lorsqu'elle est soumise à des forces de traction externes ou à de fortes vibrations.
• Applications  Note 1 : Principalement utilisé pour les connexions carte à carte à haute densité, les systèmes d'accouplement à l'aveugle ou les occasions de mesure non précises, telles que les antennes réseau à balayage de phase et les intérieurs d'équipements de communication densément assemblés
