Micro-rectangle MDM D sous 9 broches connecteur prises hermétiques
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Shell: | Alliage d'aluminium | Pinceau de contact: | 9 épingles |
|---|---|---|---|
| Matériel: | Métal | Zone de section: | 0,15-0,3 mm² |
| Distance entre les contacts: | 1.91 mm | Standard: | Mil-dtl-83513 |
| Type de contact: | épingle à micro-torsion, plaqué or | Nom du produit: | J50J, Mirco-D, D-sub, MDM |
| ceritification: | ROHS ISO-9001-2015 | Taux de fuite: | ≤1,01x10 ^ -3 pa.cm ^ 3 / s |
| Mettre en évidence: | Connecteur D Sub 9 broches Micro Rectangle,Douilles de connecteur D Sub hermétiques,Connecteur MDM série J30J |
||

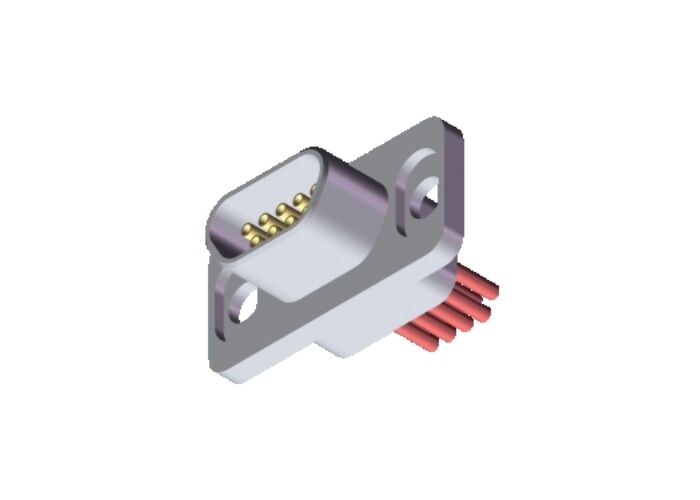

Douille D-sub hermétique J50J
La série J50J est un produit à coque métallique avec un espacement de contact de 1,91 mm, un espacement de rangée de 1,65 mm, une section de fil de 0,15 à 0,3 mm² et un nombre de contacts : 9, 15, 21, 25, 31, 37, 51 et 66 contacts.
Le type de terminaison comprend le sertissage, la soudure, le PCB droit et le PCB à angle droit, etc.
Le produit présente les avantages d'une haute densité, d'un poids léger et d'une miniaturisation.
Il peut réaliser l'interconnexion fiable du système de circuit électrique entre les câbles internes vers les câbles, les câbles vers les PCB, les PCB vers les PCB.
| Agencements de contacts (Vue de face de l'insert mâle) |
Spécification :
| Courant nominal | 5A |
| Tension nominale | 300V |
| Résistance d'isolement | ≥ 5000 MΩ |
| Durabilité | 500 cycles |
| Tension de tenue diélectrique | 1000V |
| Température ambiante | -55℃ ~ + 125℃ |
| Humidité relative | +40℃ jusqu'à 95% |
| Vibration | 10Hz~ 2000Hz 196m/S² |
| Choc | 980m/S² |

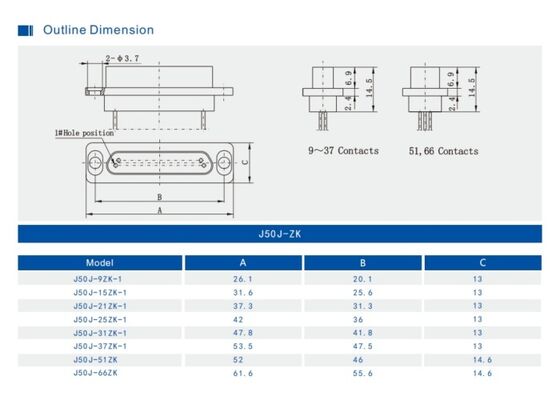

| Dimension extérieureDessin |
Types :
- Série J30J
- Série J30JM (hermétique)
- Série J30 (plastique)
- Série J50J
- Série J55A
- Série J55AM (hermétique)
- Série J56J
- Série J30J
- Série J30JM (hermétique)
- Série J30 (plastique)
- Série J50J
- Série J55A
- Série J55AM (hermétique)
- Série J56J
Applications :
- Avionique, radars
- Équipements embarqués
- Systèmes de télécommunication
- Avionique, radars
- Équipements embarqués
- Systèmes de télécommunication
- Centres de recherche
- GPS
- UAV
- Communications-
Satcom- Systèmes de navigation
- Centres de recherche- Applications médicales
- Montage en surface (SMT) carte à câble
