Connecteur SMA mâle droit 50 Ohm RG178
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SMA | Placage: | Plaqué or |
|---|---|---|---|
| Genre: | Mâle | Fréquence: | C.C ~ 18 GHz |
| Taper: | SMA | Tension de fonctionnement: | 335V r.m.s au niveau de la mer |
| Corps: | Laiton | Impédance: | 50Ω |

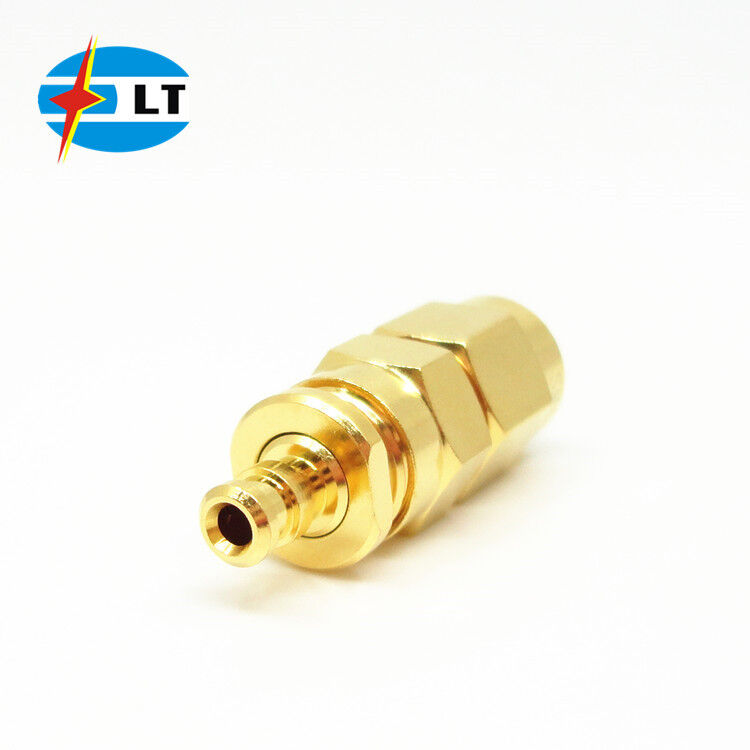

Câble RG178 SMA Connecteur droit mâle SMA plaqué or 50 Ohms
Les connecteurs électriques SMA sont des connecteurs coaxiaux RF à accouplement fileté de taille miniature, antivibratoires et avec une large gamme de fréquences jusqu'à 18 GHz (nos connecteurs RF SMA peuvent atteindre 20 GHz), ce qui les rend largement utilisés pour les micro-ondes, les antennes et les instruments de test, etc.
Nous pouvons personnaliser les connecteurs et adaptateurs RF SMA selon les différentes exigences des clients. Les montages en panneau et à bride SMA sont disponibles, ainsi que les connecteurs SMA à angle droit.
Nous pouvons personnaliser les connecteurs et adaptateurs RF SMA selon les différentes exigences des clients. Les montages en panneau et à bride SMA sont disponibles, ainsi que les connecteurs SMA à angle droit.
Spécifications :
| Caractéristiques électriques : | ||
| Impédance | 50Ω | |
| Gamme de fréquences | Câbles flexibles | DC~12.4GHz |
| Câbles semi-rigides | DC~18GHz | |
| Tension nominale | 335 VRMS (niveau de la mer max.) | |
| Tension de tenue diélectrique | 1000 VRMS (niveau de la mer max.) | |
| Résistance d'isolement | Résistance ≥5000MΩ | |
| Résistance de contact | Conducteur central | ≤3.0mΩ |
| Cuivre | Conducteur extérieur | ≤2.0mΩ |
| ROS (Rapport d'ondes stationnaires de tension) | ≤1.3 | |
Dessin d'ensemble des Connecteurs coaxiaux RF SMA :
(mm)
Caractéristiques matérielles et mécaniques :
| Caractéristiques matérielles et mécaniques : | |||
| Conducteur central | Mâle/Fiche | Laiton | Plaqué or |
| Femelle/Prise | Bronze au béryllium | Plaqué or | |
| Contact résilient | Bronze au béryllium | Plaqué nickel | |
| Coque/Boîtier | Laiton | Plaqué or | |
| Coque/Boîtier | Acier inoxydable | Passivé | |
| Isolant | PTFE | ||
| Bague d'étanchéité | Caoutchouc silicone | ||
| Durabilité | 500 cycles | ||
| Couple | 0.79~1.13N.m | ||
| *D'autres matériaux et finitions de revêtement peuvent être personnalisés | |||
Caractéristiques principales :
1. Connecteurs coaxiaux subminiatures avec une gamme de fréquences allant jusqu'à 18 GHz
2. Utilisation d'une interface filetée
3. Disponible en finition passivée ou plaquée or
4. Options de matériaux en laiton et en acier inoxydable
5. Large variété d'orientations et de terminaisons de PCB
6. Disponible en versions droites ou à angle droit
7. Avec options de montage en panneau, 2 trous, 4 trous ou sans montage.
8. Large gamme avec des variantes mâles, femelles et des adaptateurs.
9. Conforme RoHS
Catalogue produits :
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF TNC |
| Connecteur RF Type N |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNC |
| Assemblages de câbles RF |
| Adaptateur guide d'ondes vers coaxial |
| Scellages hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs micro-ondes |
Application :
* Aérospatiale
* Haut débit
* Instrumentation
* Station de base
* Communication mobile
* Installations extérieures
* Radar, micro-ondes
* Antennes à balayage électronique
* Télécommunications
* Interconnexion carte à carte
Dimensions de l'interface :
Produits similaires
1. Pour câble RG178 Connecteurs RF SMA droits plaqués or
2.Pour câble RG178 Connecteurs RF SMA RA plaqués or
3.Pour câble RG178 Connecteurs SMA à bride plaqués or
REMARQUE :
Nous avons plus de 10 000 types de Connecteurs SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
