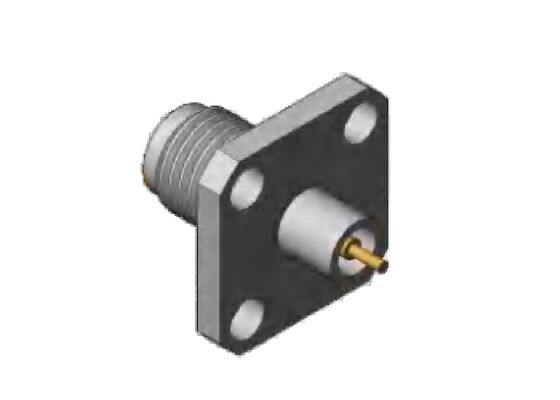

2.92mm Connecteur RF de type K Jack à quatre trous 12,7mm 0,5 pouces Taille de la bride carrée et diamètre de la broche 1,3mm, 0,8mm, 0,7mm
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2Connecteur RF de 92 mm | Modèle: | K-KFD60G |
|---|---|---|---|
| Gamme de fréquences: | 0,04 Hz - 40 GHz | Impédance: | 50 ohms |
| DWV: | 750V | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Acier inoxydable, passivation | Taille de bride: | Bride carrée 0,5 pouce |
| Diamètre de la broche: | Diamètre 1,3 mm, 0,8 mm, 0,7 mm | Méthode de montage: | Montage sur bride à 4 trous |
| Isolateurs: | Î.-P.-É./PTFE | ||
| Mettre en évidence: | 2.92mm connecteur RF flange carrée,Jack RF de type K à quatre trous,2.92mm connecteur RF 12 |
||
Description du produit:
Connecteur à ondes mm de type K (2,92 mm)
2Les connecteurs à ondes de.92 mm, également connus sous le nom de connecteurs de type K, sont des connecteurs à ondes millimétriques largement utilisés avec une fréquence de fonctionnement maximale allant jusqu'à 40 GHz. 2.Des connecteurs 92 mm. Nous avons des connecteurs de câbles., connecteurs de monture de bride, connecteurs de cloisons.Doté d'une interface diélectrique à air, il est entièrement interchangeable et compatible avec les connecteurs de la série SMA et 3,5 mm, offrant des avantages clés tels que la taille compacte, la conception légère,fréquence de fonctionnement élevéeUne connectivité stable et fiable.
Pour les applications de connecteurs SMA RF à haute fréquence, nous fournissons des solutions alternatives telles que des connecteurs 3,5 mm et des connecteurs 2,92 mm.Nos connecteurs/adaptateurs 3.5 mm/2.92 mmWave partagent les mêmes dimensions de filetage 1/4-36 UNS que les connecteurs/adaptateurs SMA, assurant une compatibilité et une interchangeabilité complètes.Le connecteur 3,5 mm prend en charge des fréquences allant jusqu'à 35 GHz, tandis que le connecteur 2,92 mm peut fonctionner à des fréquences allant jusqu'à 40 GHz.
2Connecteurs RF de.92 mm (type K)Dimension de l'interface:
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | 0Les fréquences de fréquence de l'appareil sont de 0,04 GHz à 40 GHz. | |
| Voltage nominal | 250 V ou plus | |
| Dielectriques Résistance à la tension | Pour les appareils électroniques | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 2,0 mΩ |
| Conducteur central | ≤ 3,0 mΩ | |
| Résultats de la recherche | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Alliage de cuivre, plaqué or |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| Contact élastique | d'une épaisseur n'excédant pas 10 mm | d'une épaisseur de |
| Parties métalliques | Lamière, acier inoxydable | Plaqués ou passivés |
| Des isolants | Sintrage du verre / PTFE / PEI | |
| Température | -55°C à +125°C | |
Dimension de contourPour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
| Taille de la bride | 12.7 mm * 12.7 mm |
| Distance entre les trous de la bride | 8.6 mm |
| Diamètre de la broche | 0.7 mm |
Dimension de contourPour les appareils à compression par induction, le réglage de l'échantillon doit être effectué à l'aide d'un régulateur.
| Taille de la bride | 12.7 mm * 12.7 mm |
| Distance entre les trous de la bride | 8.6 mm |
| Diamètre de la broche | 0.8 mm |
| Taille de la bride | 12.7 mm * 12.7 mm |
| Distance entre les trous de la bride | 8.6 mm |
| Diamètre de la broche | 1.3 mm |
Plus de connecteurs de 2,92 mm,S'il vous plaît n'hésitez pas à nous contacter pour le catalogue de produits |Des solutions sur mesure
Applications:
Xi'an Elite Electronics est unePrincipaux fabricants de solutions d'interconnexion systématiqueprincipalement destinés à l'aérospatiale, à l'aviation, à la navigation, au radar, aux communications, à la mesure,électroniqueles champs. Nos produits de haute qualité utilisent les meilleurs matériaux et des procédés stricts pour assurer leur durabilité et leur fiabilité dans des environnements difficiles.
Emballage et expédition
Emballage:
Le connecteur RF en acier inoxydable à 4 trous est soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
Pour la navigation:
Nous expédions le Stainless Steel 4 Hole Flange Mount 2.92mm RF Connector en utilisant un service de messagerie fiable pour assurer une livraison sûre et rapide à nos clients.après le transport.
