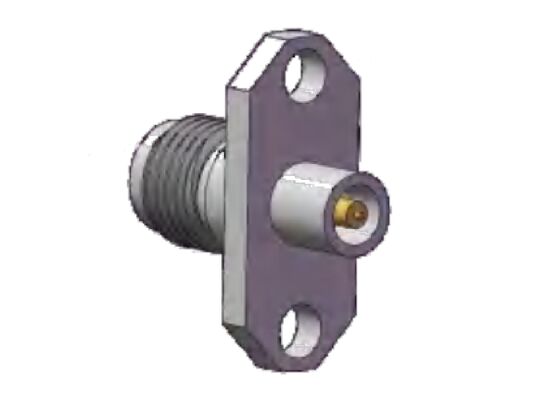

Connecteur RF SS Shell 40 GHz 2,92 mm à bride K espacement des trous 0,480 pouce (12,2 mm)
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2Connecteur RF de 92 mm | Modèle: | K-KFD136G |
|---|---|---|---|
| Gamme de fréquences: | 0,04 Hz - 40 GHz | Impédance: | 50 ohms |
| DWV: | 750V | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Acier inoxydable, passivation | Diamètre de la broche: | Diamètre 0,3 mm, 0,4 mm, 0,7 mm |
| Méthode de montage: | Montage sur bride à deux trous | Isolateurs: | PEI |
| Mettre en évidence: | Connecteur RF à bride 2,92 mm,Connecteur RF à bride K 40 GHz |
||
Description du produit :
Connecteurs mmWave K-Type (2,92 mm)
Les connecteurs 2,92 mmWave, également connus sous le nom de connecteurs de type K, sont des connecteurs d'ondes millimétriques largement utilisés avec une fréquence de fonctionnement maximale allant jusqu'à 40 GHz. Nous proposons des connecteurs de câble, des connecteurs à bride à 2 trous, des connecteurs à bride à 4 trous, des connecteurs de blindage et des adaptateurs 2,92 mm.Dotés d'une interface diélectrique à air, ils sont entièrement interchangeables et compatibles avec les séries SMA et les connecteurs 3,5 mm, offrant des avantages clés tels qu'une taille compacte, une conception légère, une fréquence de fonctionnement élevée et une connectivité stable et fiable.
Connecteurs RF 2,92 mm (Type K) Dimension de l'interface :
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Gamme de fréquences | 0,04 GHz ~ 40 GHz | |
| Tension nominale | 250 V | |
| Tension de tenue diélectrique | 750 V | |
| Résistance d'isolement | ≥ 5000 MΩ | |
| Résistance du centre | Conducteur extérieur | ≤ 2,0 mΩ |
| Conducteur central | ≤ 3,0 mΩ | |
| ROS | ≤1,3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Alliage de cuivre, plaqué or |
| Femelle | Bronze au béryllium, plaqué or | |
| Contact élastique | Bronze au béryllium | Plaqué or |
| Coque et autres pièces métalliques | Laiton, acier inoxydable | Plaqué or ou passivation |
| Isolants | Frittage de verre / PTFE / PEI | |
| Température | -55°C ~ +125°C | |
Dimension extérieuredes connecteurs 2,92 mmWave à bride à 2 trous femelle : Modèle K-KFD136G
| Espacement des trous de bride | 12,2 mm |
| Largeur de bride | 6,7 mm |
| Diamètre de la broche | 0,3 mm |
Dimension extérieuredes connecteurs 2,92 mmWave à bride à 2 trous femelle : K-KFD144G (Unité : mm)
| Espacement des trous de bride | 12,2 mm |
| Largeur de bride | 6,6 mm |
| Diamètre de la broche | 0,6 mm |
Dimension extérieuredes connecteurs 2,92 mmWave à bride à 2 trous femelle : K-KFD164G (Unité : mm)
| Espacement des trous de bride | 12,2 mm |
| Largeur de bride | 6,6 mm |
| Diamètre de la broche | 0,7 mm |
Plus de connecteurs 2,92 mm, n'hésitez pas à nous contacter pour obtenir le catalogue de produits. | Solutions personnalisées disponibles
Applications :
Xi'an Elite Electronics est un Fabricant leader de solutions d'interconnexion systématique servant principalement les domaines de l'aérospatiale, de l'aviation, de la navigation, du radar, des communications, de la mesure, de l'électronique. Nos produits de haute qualité utilisent les meilleurs matériaux et des processus stricts pour garantir la durabilité et la fiabilité dans des environnements difficiles.
Emballage et expédition
Emballage :
Le connecteur RF 2,92 mm à bride à 2 trous en acier inoxydable est soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
Expédition :
Nous expédions le connecteur RF 2,92 mm à bride à 2 trous en acier inoxydable en utilisant un service de messagerie fiable pour garantir une livraison sûre et rapide à nos clients. Les clients recevront un numéro de suivi après l'expédition.
