Connecteur Jack SMA RF femelle 18 GHz pour montage sur bord de PCB
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SMA | Modèle: | SMA-KFHD13G |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50 ohms |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre avec placage or | Conducteur externe: | Acier inoxydable, passivation |
| Genre: | Jack | Isolateurs: | PTFE |
| Application: | Appareil de test RF, châssis, télécommunications, système radar à réseau de phases | ||
| Mettre en évidence: | Connecteur RF SMA 18 GHz à montage sur circuit imprimé,Connecteur RF SMA femelle à montage sur bord de circuit imprimé,Connecteur RF SMA à montage sur bord de circuit imprimé |
||

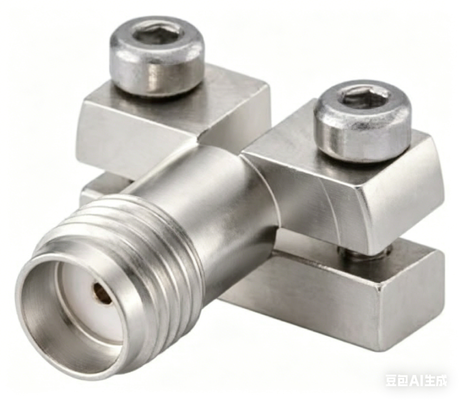

Connecteur RF SMA Jack en alliage de cuivre 50 ohms 18 GHz pour montage en bord de carte PCB
Description du produit
Les connecteurs RF SMA sont des connecteurs coaxiaux RF compacts, filetés et résistants aux intempéries de 50 Ω, largement utilisés dans les systèmes micro-ondes, les équipements de communication, les instruments de test et les applications aérospatiales. Avec une fréquence de fonctionnement allant jusqu'à 18 GHz ou plus, ils offrent des performances stables, un faible VSWR, une grande durabilité et une excellente cohérence électrique.
Nous proposons une gamme complète de connecteurs RF SMA, y compris des connecteurs mâles, femelles, à montage sur carte PCB traversante, à montage en bord de carte PCB, à bride à 2 trous, à bride à 4 trous, des connecteurs de câble pouvant être accouplés avec des câbles Câble EQV .086, câble .141, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, câble série SFF, câble flexible, câble semi-flexible, câble semi-rigide, RG178, RG316, RF405, RG402, câble à phase stabilisée en température à faible perte, câble de test blindé, et des configurations personnalisées.
Données techniques du connecteur RF SMA
Dimensions extérieures : Connecteurs RF SMA Jack en acier inoxydable passivé
Modèle : SMA-KFHD13G pour montage en bord de carte PCB
Applications
- Aérospatiale
- Aviation
- Navigation
- Systèmes radar
- Communications
- Dispositif de test
- Électronique
Nos connecteurs RF SMA utilisent des matériaux de première qualité et des processus de fabrication stricts pour garantir la durabilité et la fiabilité dans les environnements difficiles, cdes solutions personnalisées sont disponibles.
Emballage et expédition
Emballage : Chaque connecteur RF SMA est emballé en toute sécurité dans une boîte en carton solide avec un rembourrage en mousse pour éviter tout dommage pendant le transport.
