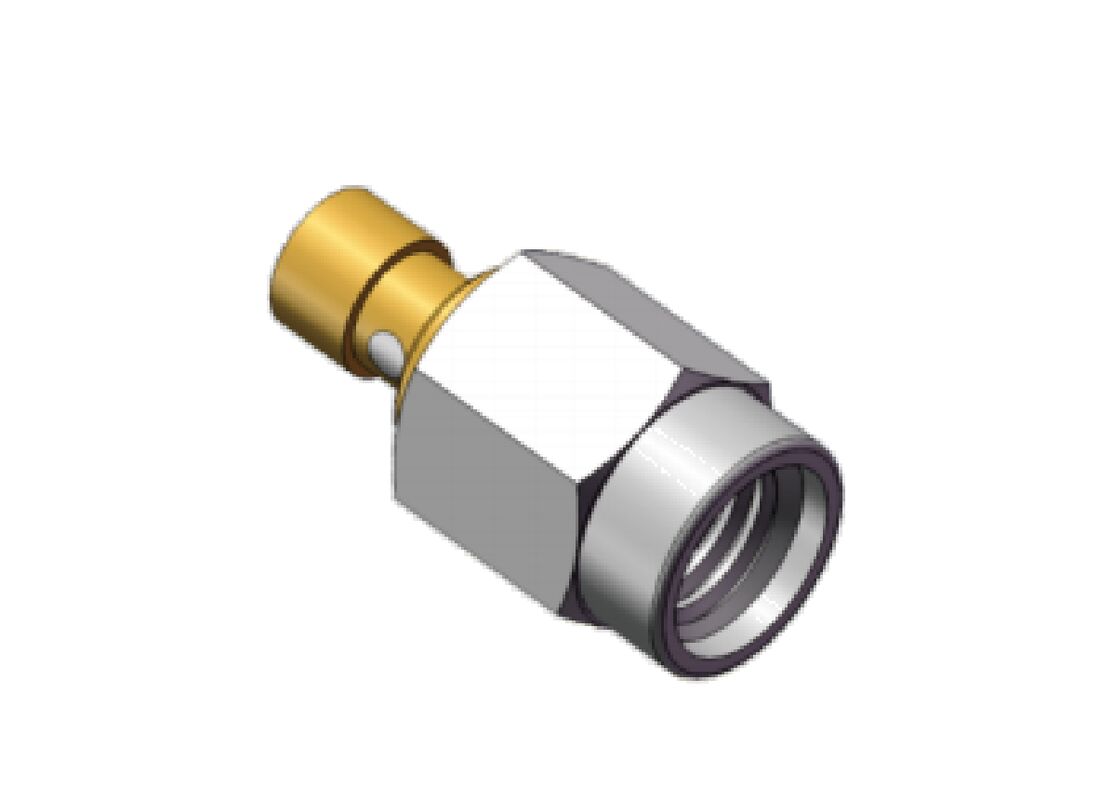

50 Ω 18GHz Mini SMA mâle SSMA RF câble de couplage du connecteur coaxial CXN3506 MF108A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SSMA | Modèle: | SSMA-J506G |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50Ω |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Acier inoxydable, passivation |
| Cable d'accouplement: | CNX3506, MF108A | Isolateurs: | PTFE |
| Échantillons: | En stock | ||
| Mettre en évidence: | Connecteur mâle SMA de 50 Ω 18 GHz,Connecteur coaxial RF SSMA MF108A,Câble d'accouplement mini SMA CXN3506 |
||
Connecteur RF SSMA 50Ω 18GHz pour câble CXN3506, MF108A (OD câble 2,3 mm)
Performance haute fréquence jusqu'à 18 GHz
Le connecteur RF SSMA est une version miniaturisée du connecteur SMA, conçue pour être 30 % plus petite tout en conservant d'excellentes caractéristiques de performance. Dotés d'une interface filetée (10-36UNF-2) et d'une impédance caractéristique de 50Ω, ces connecteurs supportent des fréquences jusqu'à 30 GHz.
Caractéristique principale :
- Conception compacte - 30 % plus petite que les connecteurs SMA standard
- Large bande de fréquences de fonctionnement jusqu'à 30 GHz
- Haute fiabilité pour les applications exigeantes
- Disponible en plusieurs configurations : droites, à angle droit, en panneau, et à bride
- Manchon/barillet de vis en acier inoxydable pour la durabilité
Interface des connecteurs RF SSMA
Connecteur RF SSMA mâle pour câble coaxial RF Dimensions :
N° de modèle : SSMA-J506G (câble de raccordement CXN3506, MF108A, OD câble 2,3 mm)
Modèle :SSMA-J506G-2 (câble de raccordement CXN3506, MF108A, OD câble 2,3 mm )
Modèle :SSMA-J506G-4 (câble de raccordement CXN3506, MF108A, OD câble 2,3 mm )
Applications
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématique pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et d'aviation
- Équipements de navigation et radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur RF SSMA est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
